Válvula de Control Guiada por Vástago y Asiento
Durante el flujo de retorno y la producción normal, la arena frac está presente en el fluido procedente del pozo.
La primera válvula que examinaremos es una válvula de control guiada por vástago y asiento que experimenta una caída de presión de 320 libras. Aunque es un cuerpo de 2000 libras, duró menos de una semana en funcionamiento normal.

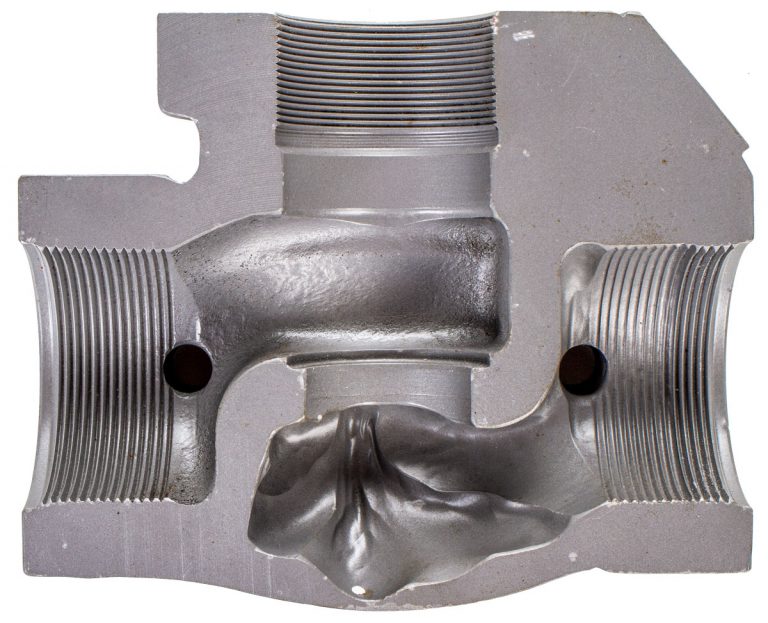

Este cuerpo de válvula ha sido cortado para mostrar el daño.
A medida que el flujo atravesaba el cuerpo, la arena erosionó rápidamente el metal, haciendo un agujero en el fondo. ¡Eso es UNA PULGADA de acero sólido que se desgasta de las pequeñas partículas de arena que llegan a alta presión!
Además, observe el cambio de desgaste en las roscas a medida que el líquido abandona el cuerpo.

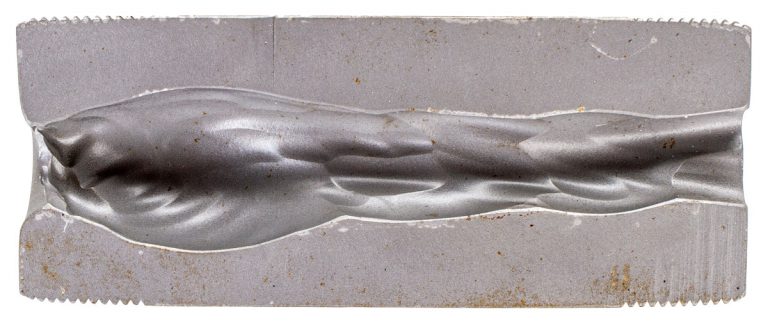

La boquilla del estrangulador en el otro lado originalmente tenía un orificio de 3/8” y el daño que causó el fluido erosivo aquí es obvio. Un daño como este obviamente proviene de la arena frac que fluye a través de la válvula.
Cómo limitar la erosión (Válvula de Control Guiada por Vástago y Asiento)
Si está teniendo problemas como este, le recomendamos las siguientes soluciones:

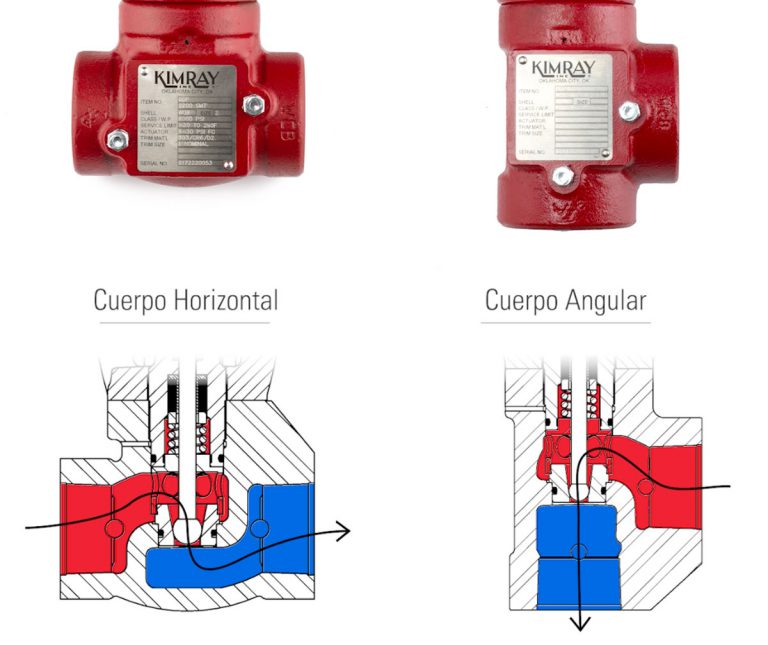

Primero, reemplace el cuerpo horizontal de la válvula de control de alta presión con un cuerpo angular.
Todos los diseños de válvulas de globo con un cuerpo Horizontal tienen un flujo en “S” que hace que la arena se impida en una superficie, causando esta erosión. Una válvula de cuerpo en ángulo permite que el fluido que sale descienda por la tubería.

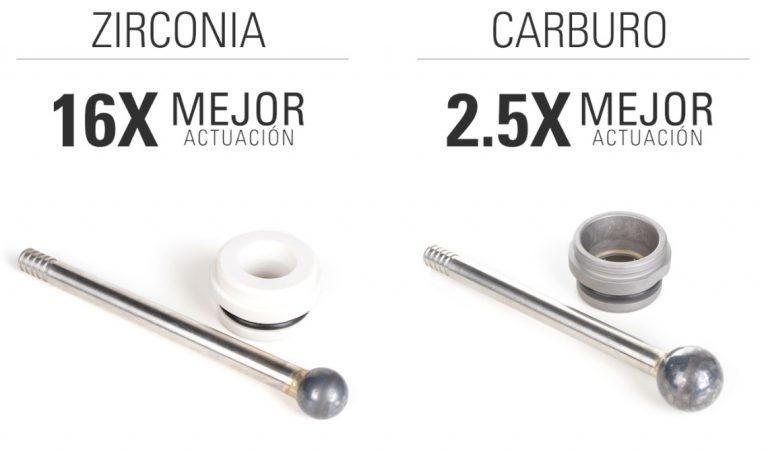

Si desea aún más protección contra la erosión, también puede cambiar los internos/trim de la válvula a carburo o zirconia.
Válvula de Control de Alta Presión Guiada por Jaula
El próximo producto que veremos es una válvula de control de alta presión guiada por jaula o también conocida como válvula de pistón balanceado.

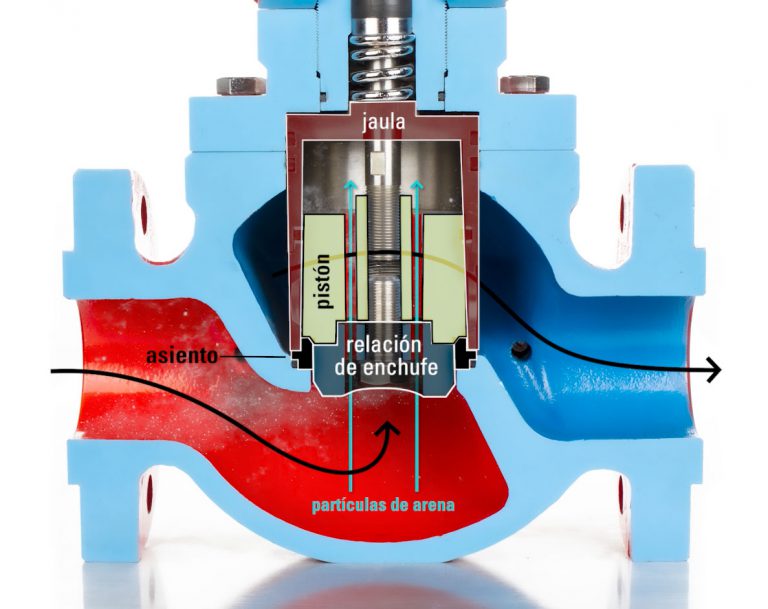

El flujo a través de una válvula guiada por jaula pasa debajo del asiento en lugar de sobre el asiento. Eso depositará arena en la repisa superior cuando la válvula golpee, la arena se introducirá entre la jaula y el tapón. Esto provocará una puntuación y dañará los elastómeros del tapón.
Cómo limitar la erosión (Válvula de Control de Alta Presión Guiada por Jaula)
Si encuentra este problema con su válvula guiada por jaula, le recomendamos que ordene la jaula endurecida con PH. También puede pedir un asiento de circonio para la válvula.
