¿Qué es el mantenimiento de válvulas?
En la producción upstream de petróleo y gas, no se puede subestimar la importancia del mantenimiento preventivo.

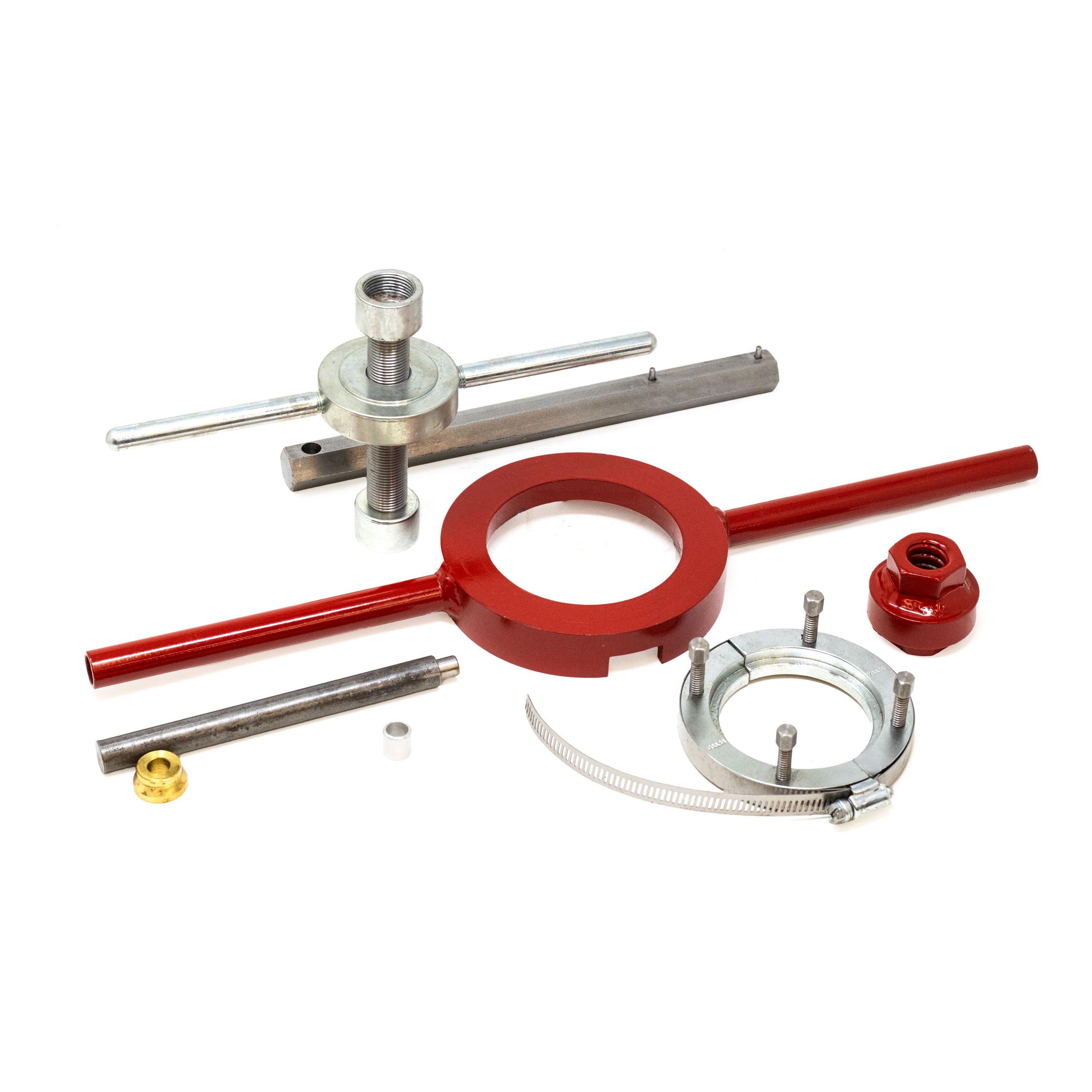

Inspeccionar su equipo de control y reemplazar los componentes claves es vital para garantizar su rendimiento a largo plazo. Las herramientas personalizadas de Kimray pueden hacer que este proceso sea más seguro y eficiente y, en algunos casos, incluso pueden ser necesarias para hacer bien el trabajo.
En este video, le mostraremos cómo usar estas herramientas Kimray para facilitar el mantenimiento de su equipo.
Si bien un juego de llaves y equipos ajustables puede llevarlo muy lejos, no siempre pueden llegar a los lugares difíciles de alcanzar. La herramienta adecuada para el trabajo puede marcar la diferencia.
Puede obtener rápidamente una lista de herramientas Kimray personalizadas para cada línea de productos buscando "herramientas" en la página de inicio de Kimray. Este PDF le proporcionará los números de pieza de la herramienta para cada tamaño de conexión.
En este video, repasaremos las herramientas necesarias para cada línea de productos. Mostraremos cómo usar cada herramienta para conexiones de válvulas de 2”, pero el principio de funcionamiento es el mismo independientemente del tamaño de la válvula.
Asegúrese de encontrar el código de producto de la herramienta específica utilizada para el tamaño de conexión de su válvula. Veamos.

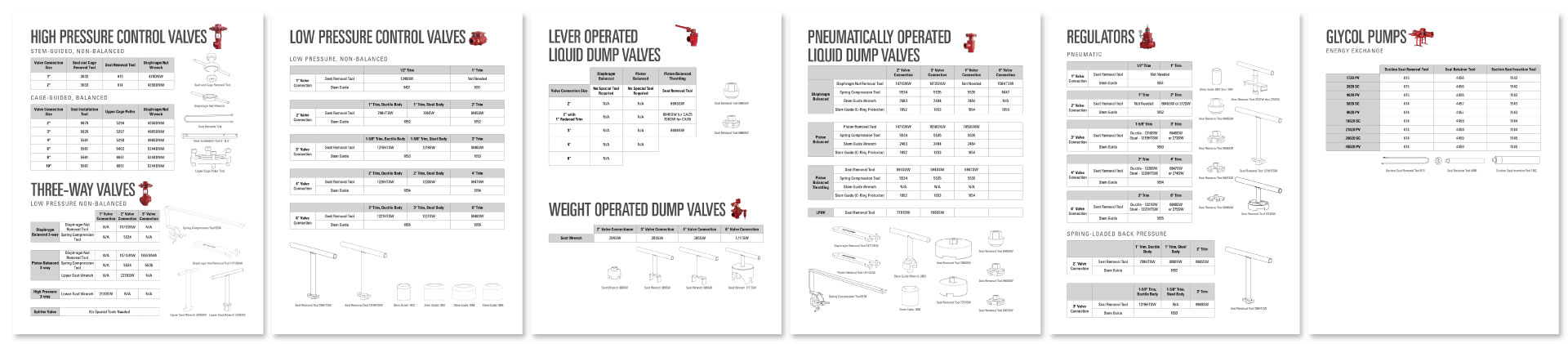

Descargar la guía de herramientas de reparación Kimray (Englés)
CÓMO UTILIZAR LAS HERRAMIENTAS DE REPARACIÓN KIMRAY PARA CADA LÍNEA DE PRODUCTOS
High Pressure Control Valves
Comenzaremos con la línea de productos de válvulas de control de alta presión.

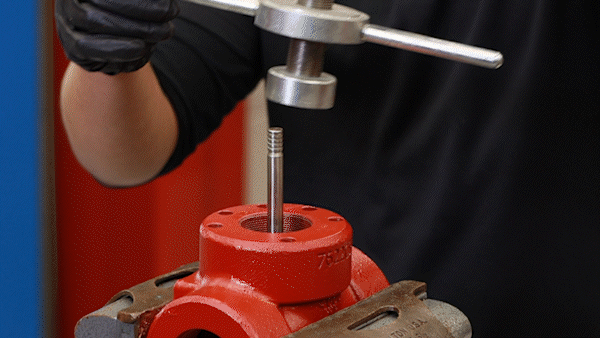

Seat and Cage Removal Tool (3033)
En el stem-guided high pressure control valve, utilizará un seat y cage removal tool (3033) si el asiento y/o la caja están firmemente atrapados en el cuerpo. La herramienta está diseñada para que pueda usar un extremo para quitar la caja y, si el asiento permanece atascado en el cuerpo, puede voltear la herramienta y usar el otro lado para quitar el asiento fácilmente.

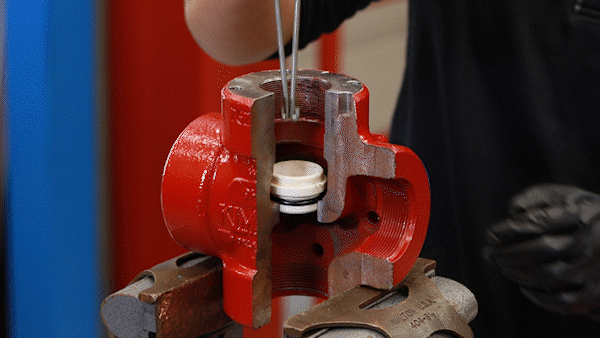

Seat Removal Tool (614)
La segunda herramienta para el stem-guided high pressure control valves guiadas por vástago es específica para aquellas que utilizan internos de circonio. Esta herramienta de seat removal tool (614) solo se usa con este material de juego de molduras.

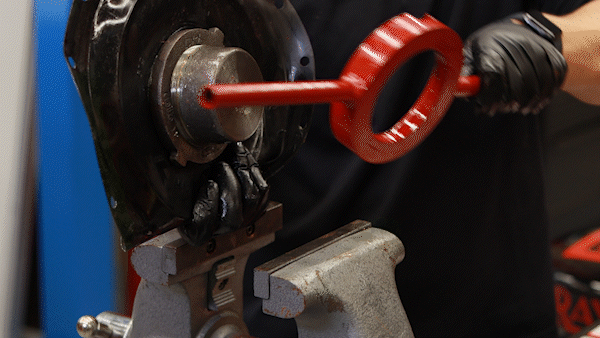

Diaphragm Nut Wrench (4356DNW)
El diaphragm nut wrench (4356DNW) se utiliza cuando necesita reemplazar el diafragma de manera segura y eficiente. Se utiliza de la misma manera para el stem-guided y la cage-guided high pressure control valves.

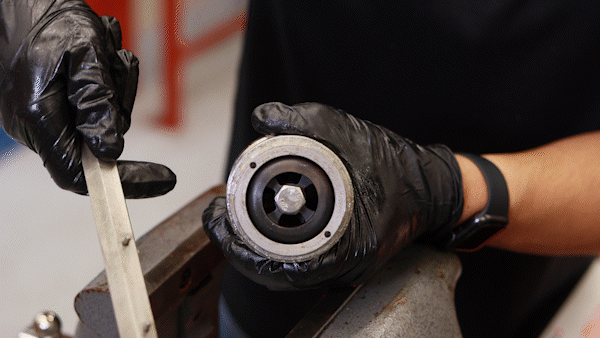

Seat Installation Tool (6670)
Una herramienta específica para el cage-guided control valves es la herramienta seat installation tool (6670). El diseño de esta herramienta permite la mejor instalación para evitar dañar el asiento.

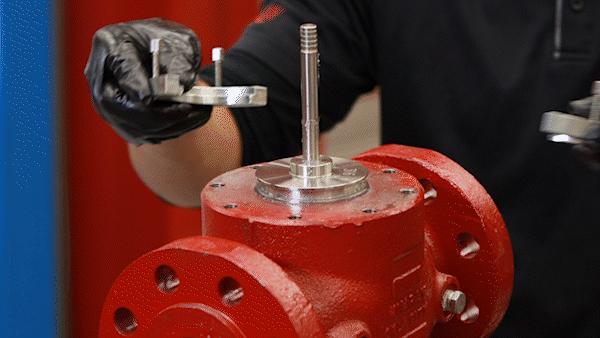

Upper Cage Puller (5296)
La última herramienta para el cage-guided control valves por caja es el upper cage puller (5296). Después de quitar la junta tórica, asegure ambos lados alrededor de la caja. A medida que aprieta los tornillos, la caja sale fácilmente.
Weight Operated Dump Valves

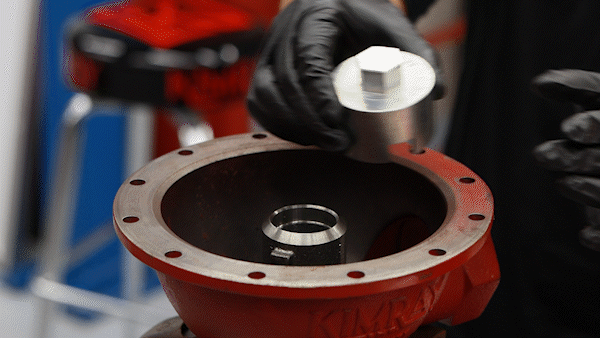

Seat Wrench (384SW)
Para reparar la Weight Operated Dump Valve, solo necesitará una herramienta especial: the seat wrench (384SW). Esta herramienta ha sido rediseñada pensando en la seguridad. El diseño anterior tiene un mango grande y se muestra en nuestro vídeo de reparación. Cuando solicite esta herramienta, recibirá el nuevo diseño que se utiliza con un casquillo.
Pneumatically Operated Liquid Dump Valves
Las Pneumatically Operated Liquid Dump Valves operadas neumáticamente se clasifican en uno de cuatro tipos: Diaphragm Balanced, Piston Balanced, Piston Balanced Throttling, y Low Pressure High Volume.
Diaphragm Nut Removal Tool (1471SNW)
La primera herramienta de la que hablaremos es el Diaphragm Nut Removal Tool (1471SNW). Esto se utiliza tanto en el modelo DB como en el PB.
Spring Compression Tool (5534)
El Spring Compression Tool (5534) es una herramienta muy útil para ensamblar válvulas de descarga neumáticas. La herramienta comprime el resorte de forma segura, lo que le permite enroscar más fácilmente la placa del diafragma. Esta herramienta se utiliza en los modelos DB, PB y PBT.

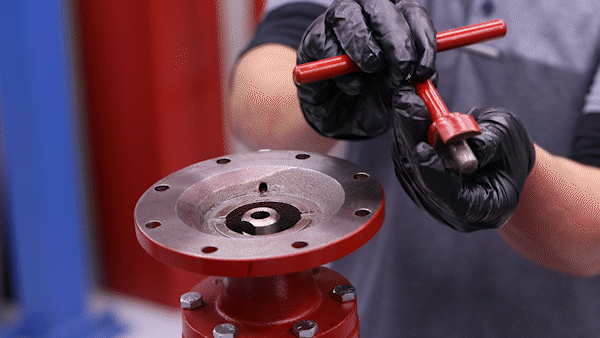

Stem Guide Wrench (2463SW)
La siguiente herramienta que usaremos es el Stem Guide Wrench (2463SW). Este es exactamente lo que parece y se usa para quitar e instalar la guía del vástago en la válvula.

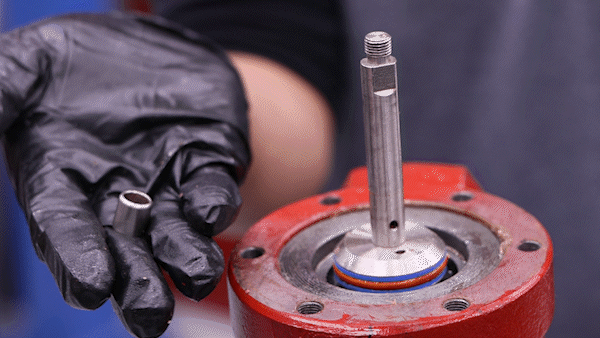

Stem Guide Tool
El Stem Guide tool es un protector de junta tórica. No debe confundirse con la guía del vástago dentro de la válvula, esta herramienta es un manguito simple que se desliza sobre el vástago para proteger la junta tórica del interior. Las guías de vástago vienen en varios tamaños y se utilizan en muchos reguladores y válvulas de control diferentes.

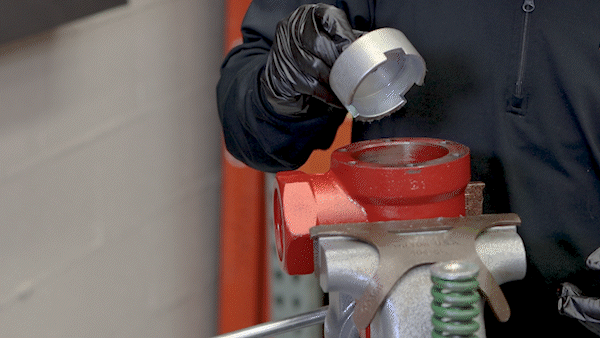

Seat Removal Tool (7701SW)
La Low Pressure High Volume Valve es la única pneumatic liquid dump valve de descarga de líquido que utiliza una herramienta de extracción de asiento diferente. El 7701SW se utiliza con un casquillo para retirar el asiento de forma segura. La herramienta para quitar la tuerca del diafragma, que se mostró anteriormente en la parte superior de la válvula de control de alta presión, también se usa en el LPHV.
Three-Way Valves
Diaphragm Nut Removal Tool (1471SNW), Spring Compression Tool (5534), Seat Wrench (384SW)
Para el mantenimiento del Diaphragm Balanced de 2”, tanto las de Diaphragm Balanced como las de Piston Balanced utilizan las mismas herramientas. Estas también son las mismas herramientas que se mostraron anteriormente en las pneumatically operated liquid dump valves. Estos incluyen la herramienta para quitar la tuerca del diafragma, la herramienta para compresión de resortes y la llave del asiento superior (PB).
Regulators
Los Reguladores, tanto neumáticos como de resorte, utilizan sólo dos herramientas.
Seat Removal Tool (6945SW or 272SW)
La primera es el Seat Removal Tool (6945SW or 272SW). Estos diseños difieren según el tamaño de la moldura y el tamaño de la conexión de la válvula. Hay dos números de pieza diferentes para esta herramienta. El 6945SW es el que mostramos aquí. Requiere un casquillo adicional de 1-1/4”, pero es la mejor herramienta para el trabajo. Una herramienta alternativa, la 272SW, retira el asiento utilizando un diseño de mango. Esto puede ser más conveniente para reparaciones ocasionales porque no necesita el adaptador de enchufe grande.
Sin embargo, si realiza reparaciones de gran volumen, como en un taller de reparación, este diseño puede desgastarse más rápidamente y es posible que prefiera el 6945SW.

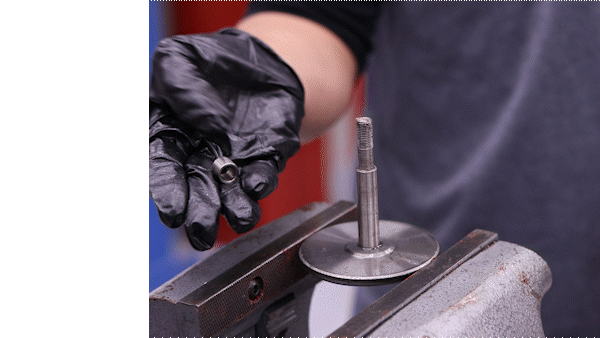

Stem Guide (1852)
Como mostramos anteriormente, querrá usar un Stem Guide (1852) en todos los modelos durante el ensamblaje para evitar cortar la junta tórica.
Low Pressure Control Valves
Seat Removal Tool (6945SW or 272SW), Stem Guide (1852)
El mantenimiento de las válvulas de control de baja presión utiliza las mismas herramientas que mostramos para los reguladores: la herramienta de extracción del asiento y la guía del vástago.
Lever Operated Liquid Dump Valves (PBT only)
Seat Removal Tool (6945SW or 7701SW)
La única operated liquid dump valve operada por palanca que utiliza una herramienta de Kimray seat removal tool es el Piston Balanced Throttling. El 6945SW funciona tanto para ajuste completo como reducido, mientras que el 7701SW es específico para el CXA5 de 2” con ajuste reducido de 1”.
Energy Exchange Glycol Pump
El producto final que veremos para el mantenimiento es la Energy Exchange Glycol Pump. Estos números de piezas de herramientas difieren según el tamaño de la bomba.

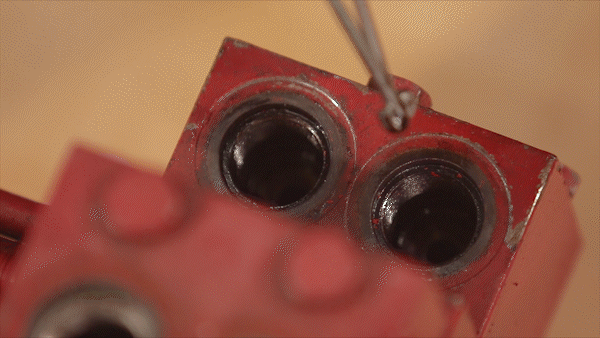

Suction Seat Removal Tool (615)
La primera herramienta es la Suction Seat Removal Tool (615). Esta es la misma herramienta que mostramos anteriormente en la pressure control valve con borde de circonio. Sin embargo, para la glycol pump, esta herramienta es necesaria en todos los modelos para quitar el asiento de succión.

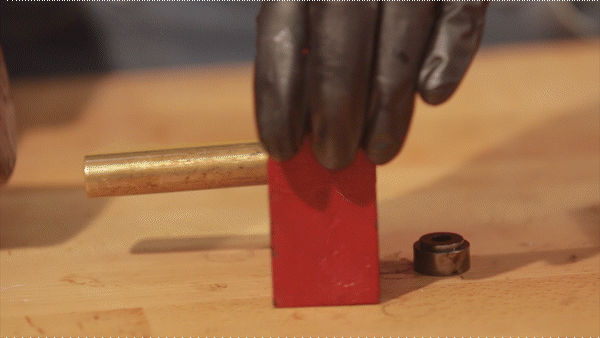

The Suction Seat Insertion Tool (1542)
La Suction Seat Insertion Tool (1542) se utiliza para quitar e insertar los asientos de succión del bloque de succión.

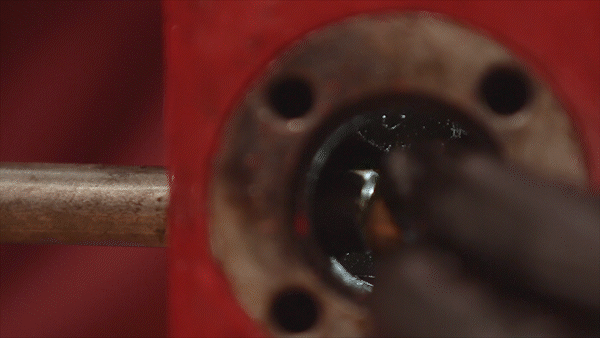

Seal Retainer Tool (4456)
Y, por último, la Seal Retainer Tool (4456) se utiliza si los cojinetes del pistón no salen por sí solos al desmontarlos. Simplemente inserte la herramienta de retención de sellos Kimray en el orificio del pistón piloto y golpéelo con un mazo para quitarlos.
Para obtener ayuda, encontrar las herramientas que necesita o si desea realizar un pedido, comuníquese con su tienda Kimray local o su distribuidor autorizado.
