Cuando realice un pedido, le ayudaremos a crear su paquete y entregarlo listo para instalar. Sin embargo, si compra estas piezas por separado, este video le ayudará con el montaje.
Antes de comenzar, asegúrese de ponerse su equipo de protección personal y siga todos los requisitos de seguridad de su empresa.

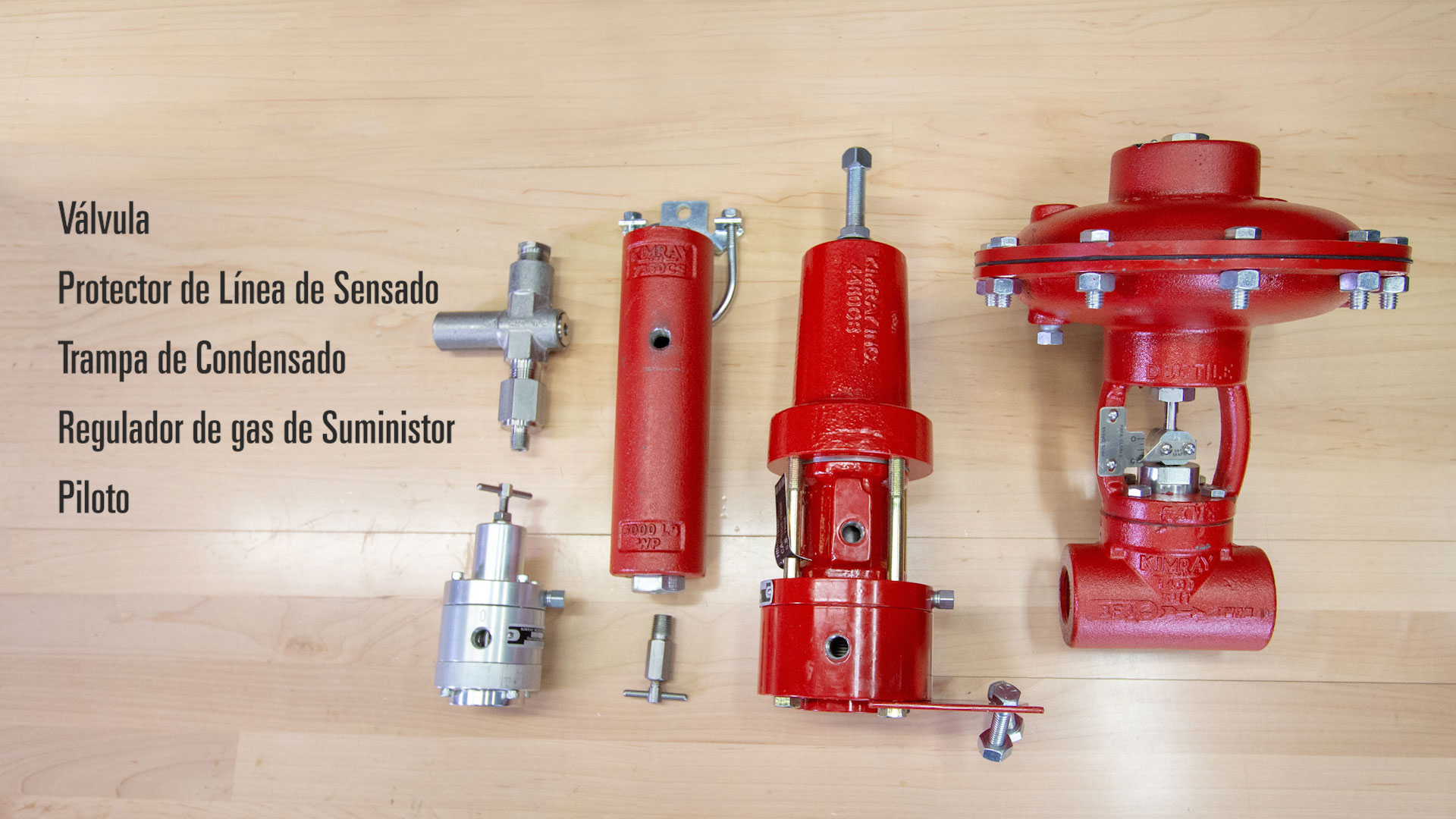

Este paquete incluye:
- La válvula
- Un protector de línea de Sensado para bloquear la presión detectada en un dispositivo cuando supera el límite ajustable.
- Una Trampa de Condensados para eliminar cualquier líquido en el gas de suministro.
- Un regulador de gas de suministro para suministrar presión al piloto.
- Y un piloto que es responsable de decirle a la válvula qué hacer.

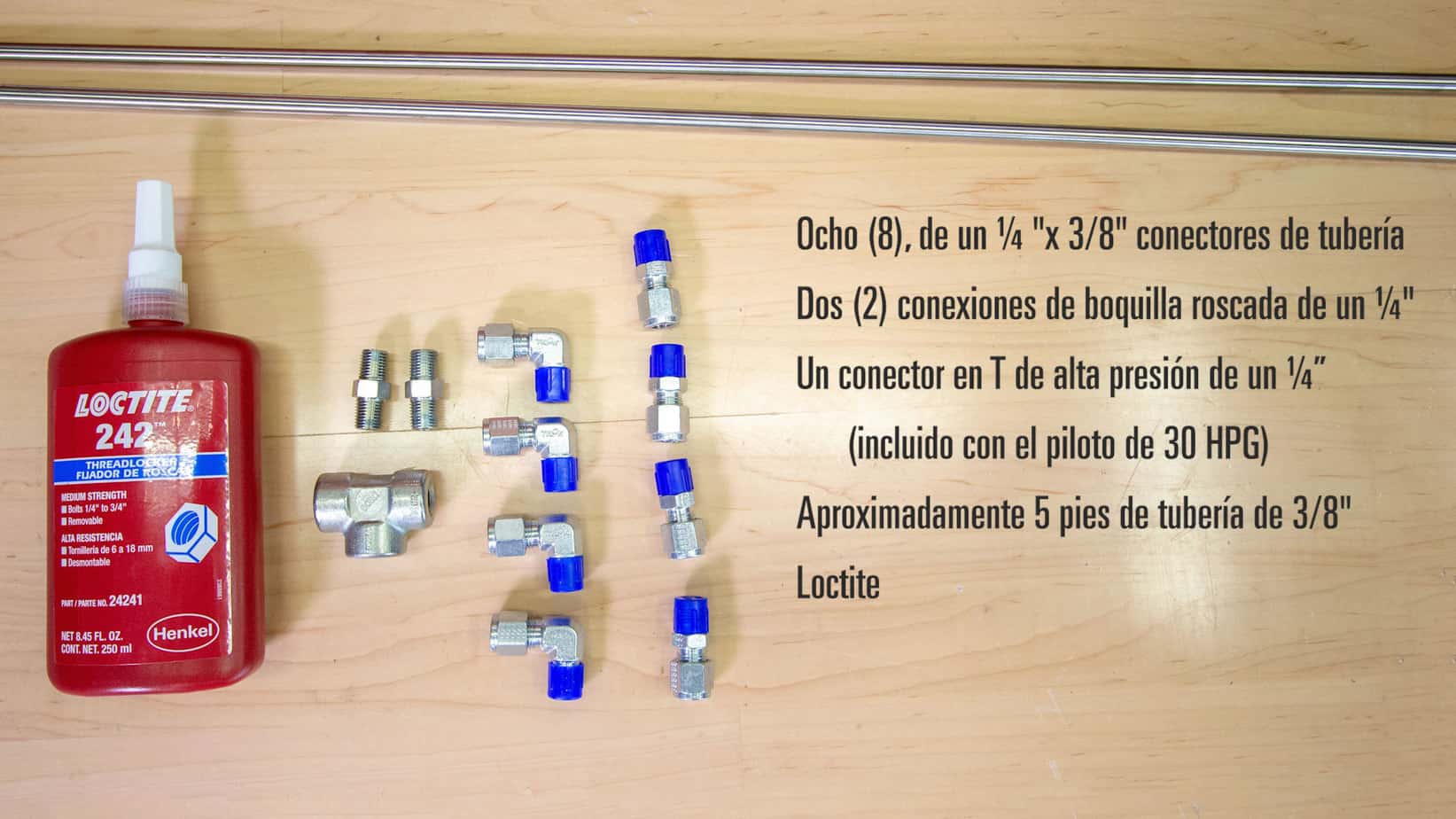

Junto con estas partes, también necesitarás lo siguiente:
- Dependiendo de cómo elija organizar los componentes, la cantidad de codos y conectores rectos variará, pero necesitará al menos ocho (8), de un ¼ “x 3/8” conectores de tubería
- Dos conexiones de boquilla roscada de un ¼”
- Un conector en T de alta presión de un ¼” (incluido con el piloto de 30 HPG)
- Aproximadamente 5 pies de tubería de 3/8″
- Y Loctite
Para armar el paquete, necesitarás las siguientes herramientas:
- Un tornillo de banco
- Dobladoras de tubos
- Cortadores de tubos
- Una llave de ½”
- Una llave de 9/16″
- Una llave de 5/8″
- Una llave de 11/16″
- Bloqueo de canales (una llave de tenazas)
- Y una llave inglesa
Cómo Armar un Paquete de Válvula de Control de Alta Presión Para una Aplicación de Contrapresión
- El primer paso es roscar la válvula de aguja en la parte inferior de la Trampa de Condensados.
- Luego, conecté el regulador de gas de suministro al recipiente de goteo con una conexión de boquilla de un ¼” y apliqué Loctite.
- Ahora, monte el cuerpo de la válvula en un tornillo de banco.
- Las válvulas de contrapresión deben estar normalmente abiertas.
- Todas nuestras válvulas Kimray vienen normalmente cerradas ya que esto es el estándar. por lo que, si usted mismo está construyendo un paquete de contrapresión, tendrá que voltear la posición del actuador.
- Retire un perno del bonete en el lado aguas arriba de la válvula y coloque el recipiente de goteo y el regulador de gas de suministro en la válvula.
- Ahora instalaremos el piloto en la parte delantera de la válvula quitando dos pernos del bonete y sujetando el soporte incluido en el piloto.
- A continuación, instale una conexión de boquilla roscada en la salida del protector de línea de Sensado instale con Loctite.
- Conecte eso en el puerto de detección del piloto. Conecte la T de ¼” en la entrada de la salida del protector de línea de Sensado.
- Instale un conector de tubo en la T, y otro en el lado de aguas arriba del cuerpo de la válvula.
- Corte, doble e instale la tubería del lado aguas arriba de la válvula hasta la T.
- Instale un conector de tubería en la T, y otro en la entrada de la Trampa de Condensados. Conecte estos juntos con la tubería.
- Conecte los conectores de la tubería a la salida del regulador de gas de suministro y al lado de alimentación del piloto e instale la tubería.
- El regulador de suministro de gas reduce el suministro de gas a 30 PSI requerido por el piloto. Esto está preestablecido en la fábrica cuando se ordena el paquete. Si estas piezas son compradas por separado tendrá que ajustarlo a 30 PSI.
- Conecte los conectores de la tubería tanto a la salida del piloto como a la parte inferior del bonete de la válvula.Cortar, doblar e instalar el tubo.
- Termine instalando un manómetro en el regulador de gas de suministro.
Se puede instalar otro medidor en uno de los dos puertos de detección del piloto. Esto es para ver su presión sensorial.
La salida del piloto envía una señal neumática al diafragma de la válvula, cerrando la válvula.

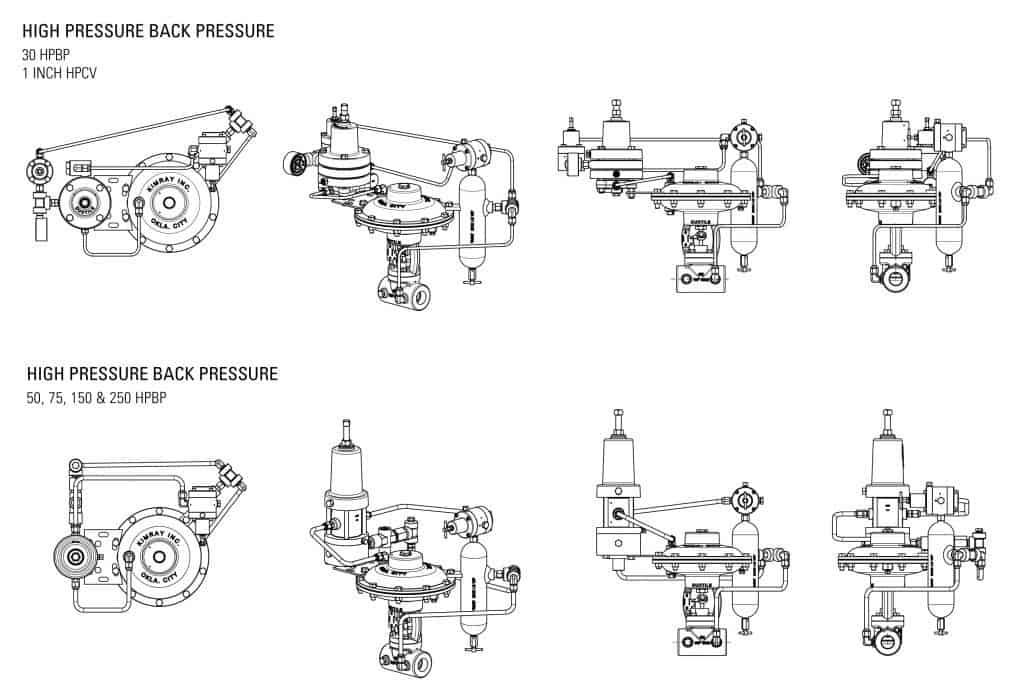

Puede estar usando un piloto de baja presión. El ensamblaje será el mismo, pero las longitudes y los ángulos de los tubos se verán diferentes.

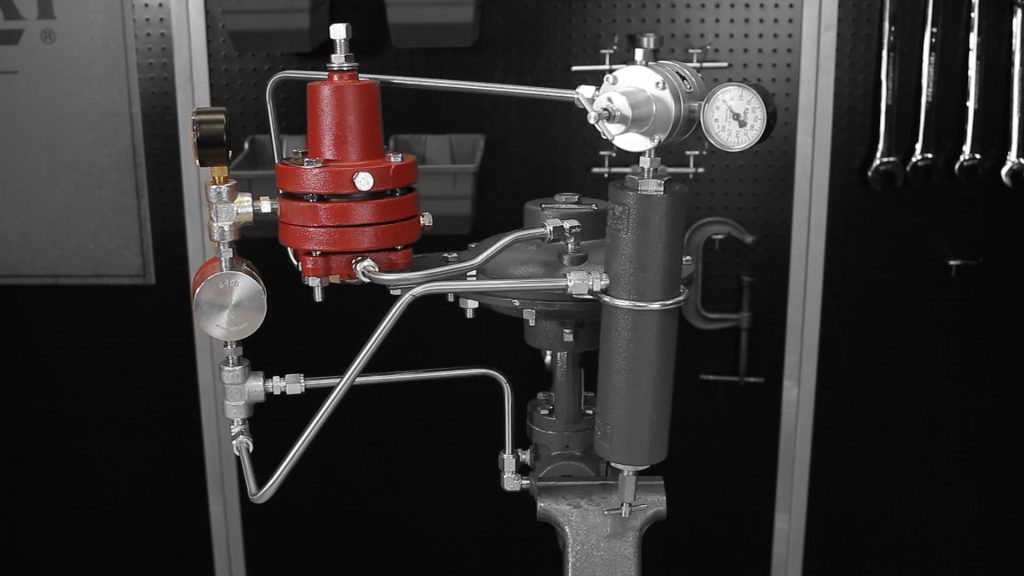

Un paquete de válvula de control de alta presión para una aplicación de contrapresión con piloto de 30 HPG
Si tiene alguna pregunta, deje un comentario abajo o llame a su tienda o distribuidor Kimray más cercano.
