Esta es una válvula de control de alta presión. Los productores de petróleo y gas upstream de todo el mundo los utilizan para controlar procesos como la separación y la reducción de presión.
En este video, veremos qué tan útil es esta válvula para los productores y exploraremos algunas de las opciones de productos más populares.
Beneficios del diseño para todos los HPCV
Todas las válvulas de control de alta presión Kimray están diseñadas con 5 funciones fáciles de usar.

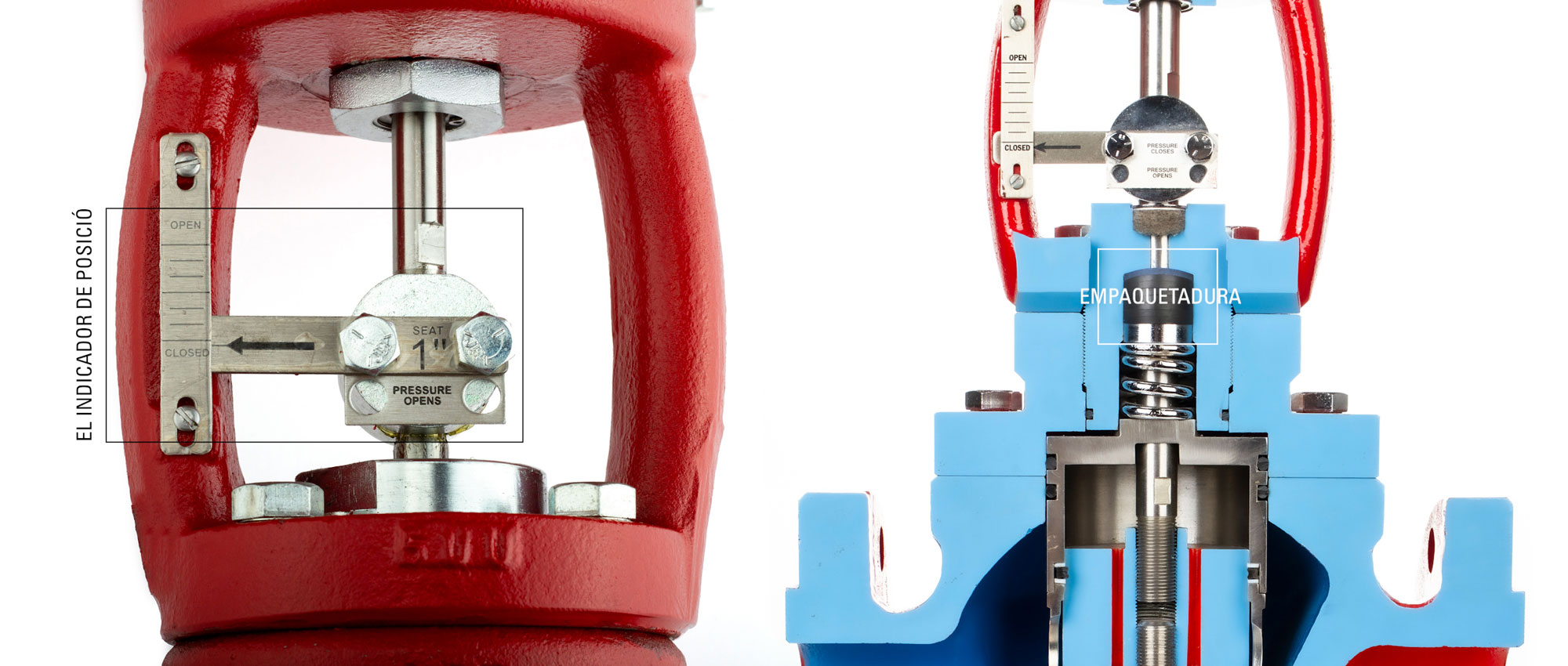

1. Diseño de Yugo Abierto
Los operadores pueden verificar la posición de la válvula en cualquier momento mirando el indicador de posición en el yugo abierto. Este diseño también permite la detección temprana del desgaste de la empaquetadura.

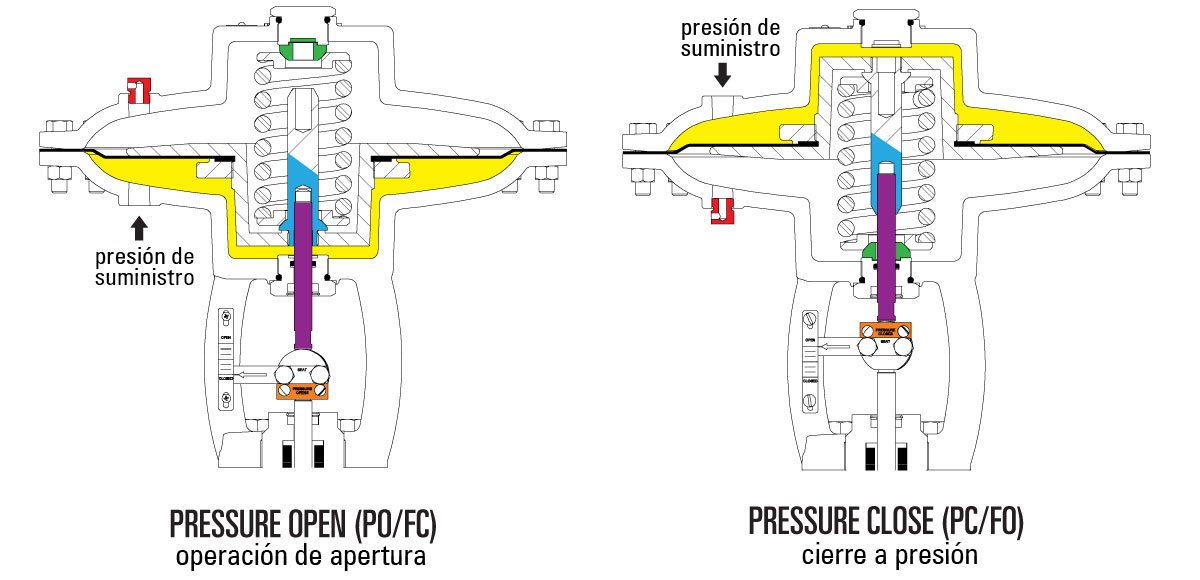

2. Topworks Convertibles en campo
Los operadores pueden convertir la parte superior en operación de apertura o cierre a presión con herramientas manuales simples.

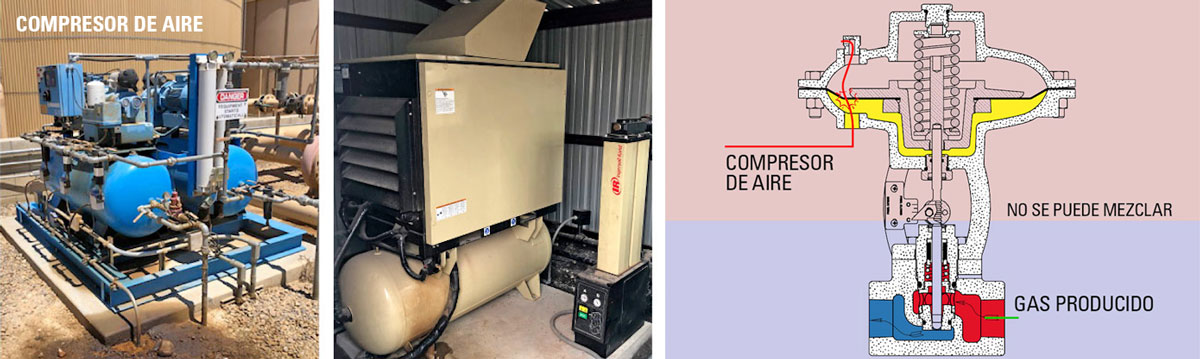

3. Opciones Cero Emisiones
Los productores pueden operar la HPCV mientras liberan cero emisiones alimentando la válvula con un compresor de aire y un piloto de presión o un actuador eléctrico.

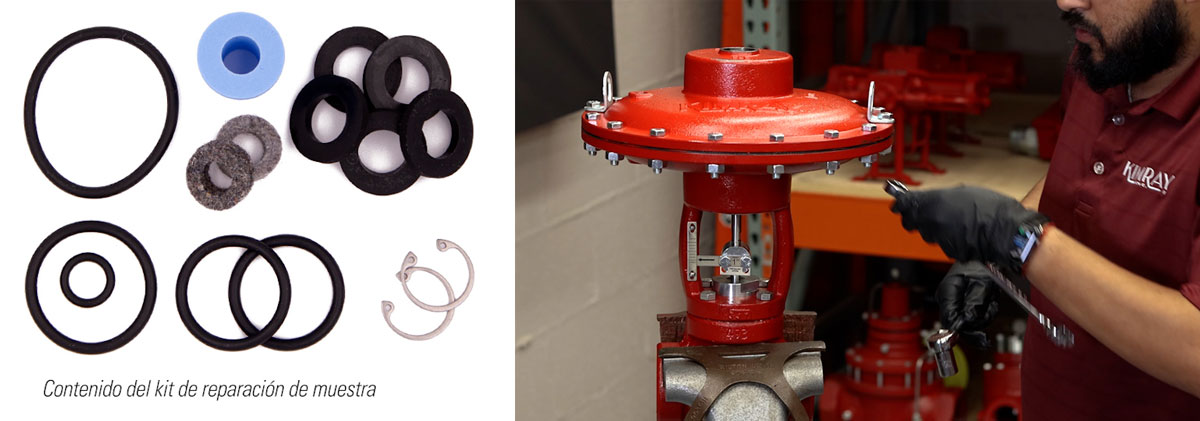

4. Fácil de reparar
Los operadores pueden instalar ellos mismos nuestros sencillos kits de reparación de productos sin necesidad de tiempos de inactividad programados ni equipos de reparación especializados.

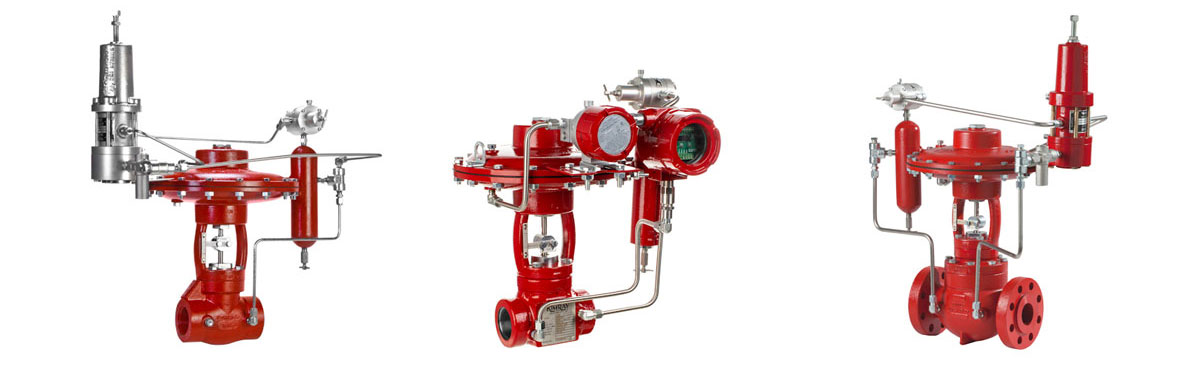

5. Paquetes Específicos para la Aplicación
En lugar de pedir varias piezas para ensamblar ellos mismos, los productores pueden solicitar paquetes de válvulas para aplicaciones específicas, que incluyen accesorios como pilotos, recipientes de goteo y reguladores de suministro de gas.
Ahora profundicemos en algunos detalles sobre cuatro de nuestras válvulas de control de alta presión:
- Guiadas por jaula
- Guiadas por vástago
- Cuerpo en T guiado por vástago
- Y por medición
Comparación de productos
1. Guiadas por jaula
- Las válvulas guiadas por jaula pueden fluir una gran cantidad de volumen, lo que es ideal para aplicaciones con altas caídas de presión y grandes caudales.
- Están disponibles en 2”-10” y son ideales para CV grandes (28,6 - 1091)

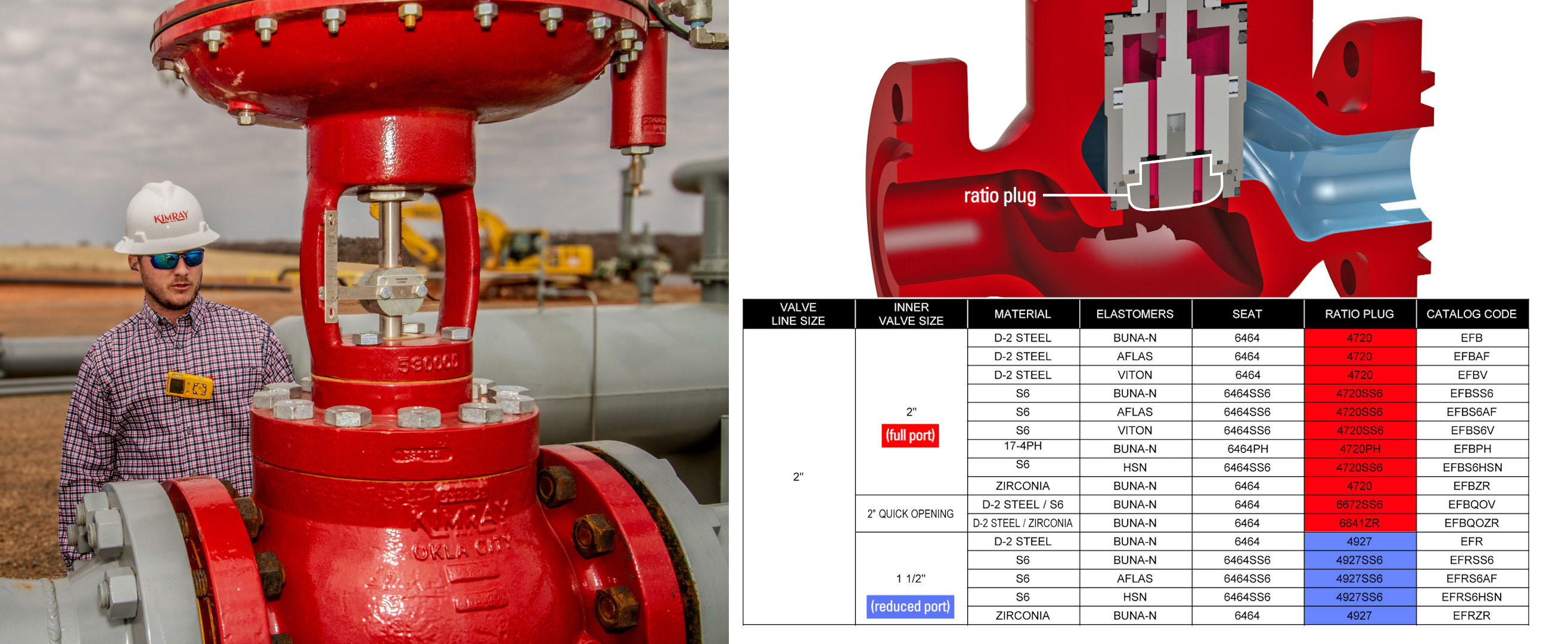

- Las válvulas guiadas por jaula están disponibles con internos de puerto completo o de puerto reducido que pueden reemplazarse si las condiciones de producción cambian sin reemplazar toda la válvula.
2. Guiadas por vástago
- Las válvulas guiadas por vástago brindan un control muy estricto, lo cual es ideal en aplicaciones de flujo bajo, caída de presión alta, regulación de gas y válvulas de descarga.
- Están disponibles en 1”-2” y se utilizan para CV más pequeños que van desde 0,34 a 21.
- Hay más opciones de ajustes para válvulas guiadas por vástago, con tamaños de 1/8” a 1”.
- Hay 3 diseños de molduras para usar en diferentes aplicaciones y abrir a diferentes velocidades:
- Las aplicaciones de ajuste rápido incluyen descarga de líquido en condiciones erosivas y descarga de líquido cuando se dosifican líquidos.
- El ajuste nominal se utiliza para aplicaciones de válvulas de descarga estándar o para interfaz de sujeción.
- El ajuste de igual porcentaje se utiliza para aplicaciones o regulaciones precisas de gas donde se requiere un CV más pequeño.
- También hay tres opciones de materiales principales para los ajustes de válvulas:
- El acero D2 es nuestro material estándar para estas válvulas, que es bueno para condiciones promedio con poca arena o erosión.
- Para condiciones arenosas o erosivas, recomendamos molduras de carburo, que son 2,5 veces más duras que las molduras de acero D2.
- Para condiciones extremadamente abrasivas, recomendamos molduras de circonio, que tienen un rendimiento hasta 16 veces mejor que las molduras de acero D2 en una prueba de abrasión con arena ASTM G65.
- Las válvulas de control de alta presión están disponibles con cuerpo en ángulo y cuerpo pasante, pero las guiadas por vástago también están disponibles en la versátil configuración de cuerpo en T.
3. Stem Guided T-Body
- El Stem Guided T-Body cuenta con un conjunto de tapón de desgaste reemplazable. Esta pieza absorbe la fuerza de los materiales erosivos y se puede examinar y reemplazar fácilmente según sea necesario en lugar de reemplazar un cuerpo de válvula completo, lo que ahorra a los productores tiempo y dinero.
- La opción de conexión final NPT se puede convertir de una configuración de cuerpo pasante a una de cuerpo en ángulo. Esto significa que puede reutilizar fácilmente sus válvulas para diferentes aplicaciones y comprar una válvula en lugar de dos para reducir la cantidad total de inventario necesario para su operación.
- Las opciones con bridas incluyen bridas en los puertos laterales y retienen el puerto NPT de 2” en la parte inferior para el conjunto del tapón de desgaste.
4. Válvulas Dosificadoras
- Las válvulas de control de medición se utilizan siempre que se requiera un punto de control con una apertura de 1/64 de pulgadas para controlar el flujo de líquidos o gases en tramos de medidores o líneas de flujo.
- Estas válvulas cuentan con una perilla de ajuste grande que facilita el ajuste.
Aplicaciones de gases y líquidos
Las válvulas de control de alta presión se pueden utilizar para aplicaciones de gas o líquido.
Para aplicaciones de gas, son ideales para:
- Presiones superiores a 300 PSI
- *Recuerde, use también el HPCV para presiones inferiores a 300 PSI si el Cv también es bajo.
- Para aplicaciones de reducción de presión y contrapresión de gas, se requiere un paquete
- "Los paquetes incluyen la válvula de control, el piloto de presión, el recipiente de goteo y el suministro de gas regulador. "
Para aplicaciones de líquidos, la válvula de control de alta presión es ideal para:
- Presiones superiores a 500 PSI
- En aplicaciones de descarga de líquidos, la válvula de control será operada por un controlador de nivel de líquido o un interruptor de nivel. La salida neumática del controlador de nivel aplicará una señal presurizada al actuador de la válvula de descarga para abrir o cerrarla.
Certificaciones
Fabricadas y ensambladas en los EE. UU., nuestras válvulas de control de alta presión están certificadas para su uso en Norte y Sur América, y en otros lugares del mundo.
