En este video, vamos a seguir las tuberías en un sitio de pozo de petróleo y gas y explicaremos cómo funciona cada equipo.
La bomba se coloca en el pozo donde el petróleo sale de la formación y entra en el pozo que se ha perforado a medida que llena esa área. Esta emulsión de aceite, agua y gas se lleva a la superficie a través de la tubería de producción.
El equipo de producción podría estar cerca del equipo o, en algunos casos, a más de un kilómetro de distancia antes de llegar al equipo de procesamiento.

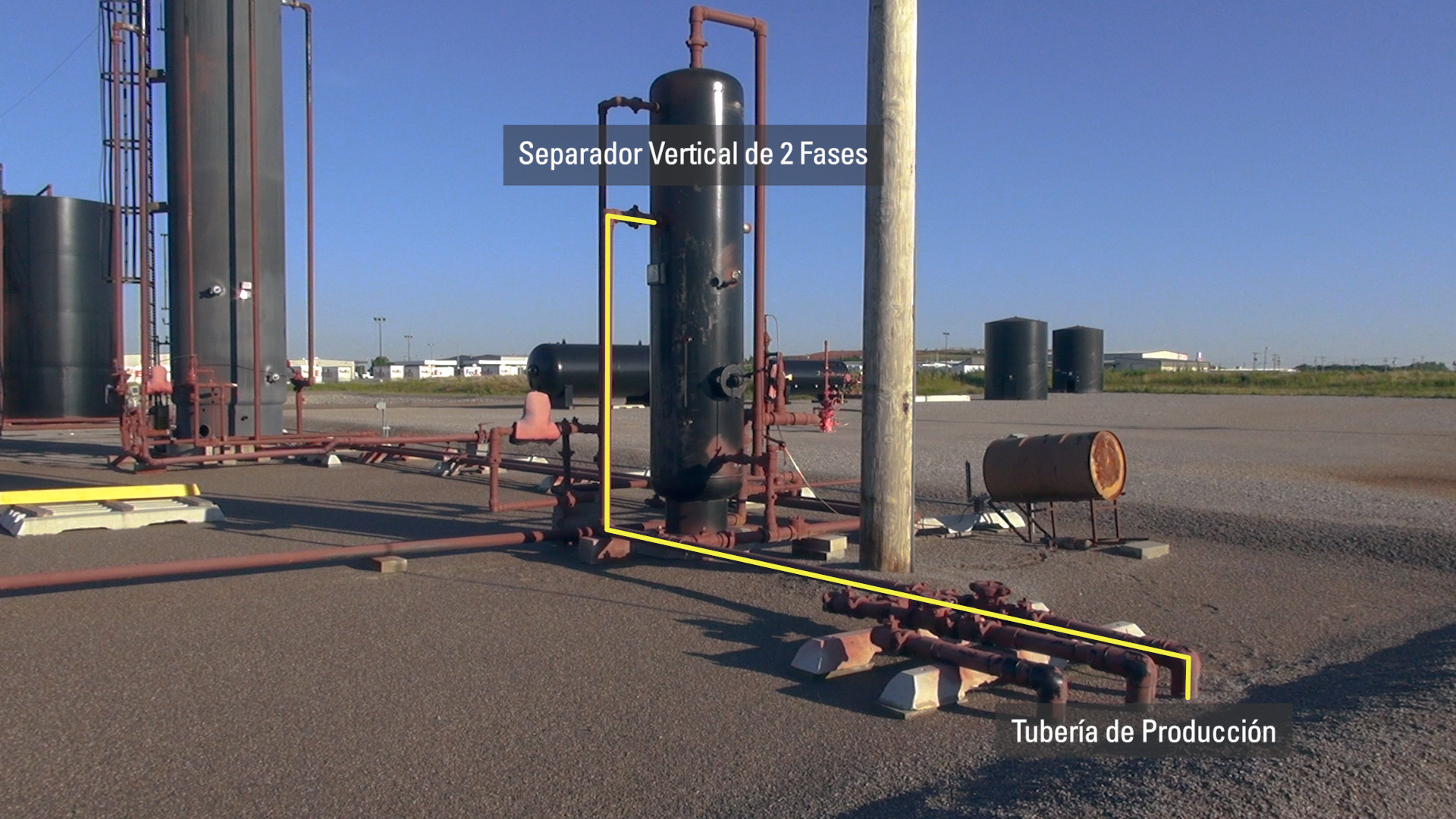

El primer recipiente al que llega la línea de producción es un separador vertical de dos fases. Esto separa el gas de la emulsión de agua y aceite.

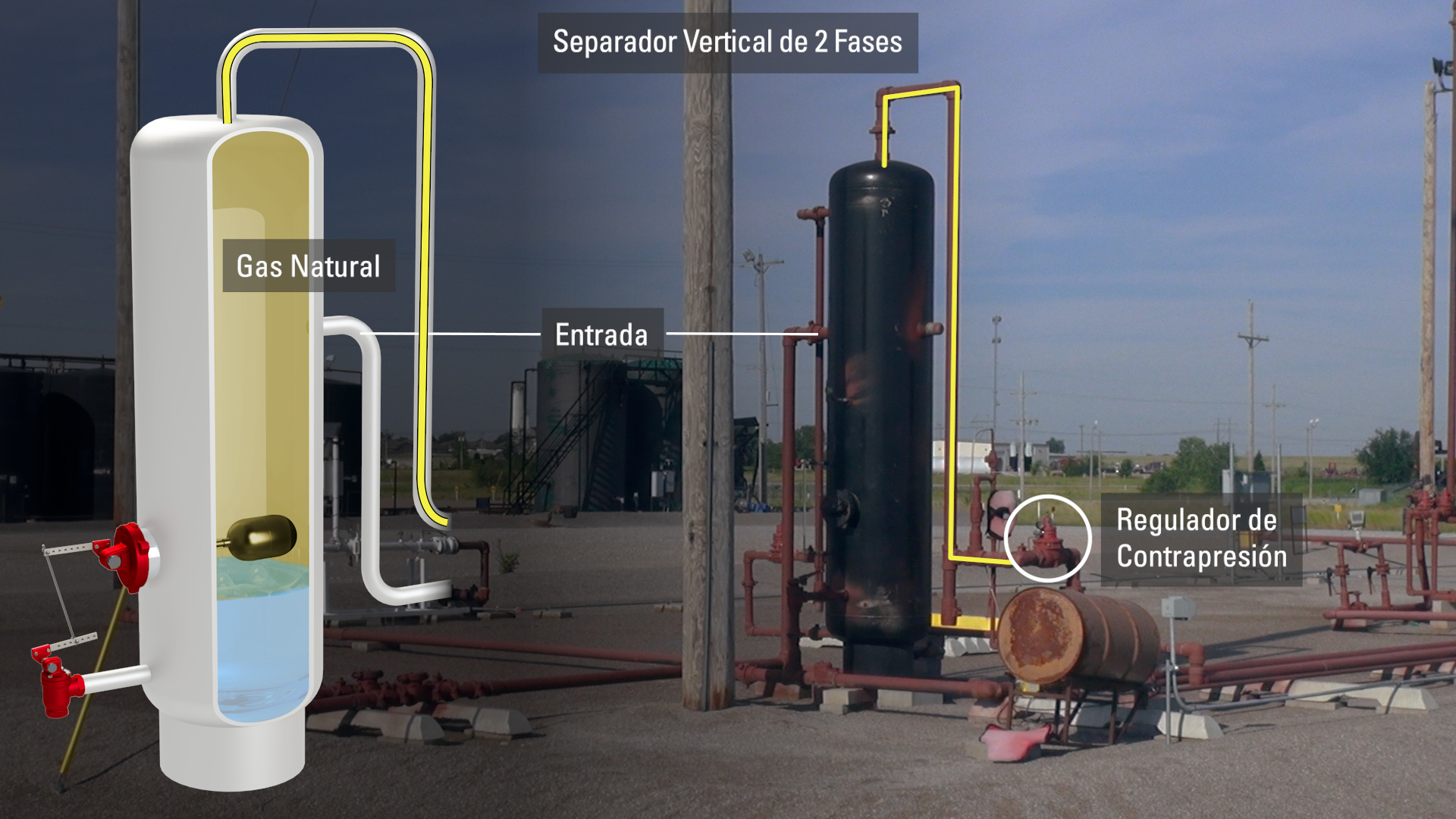

El gas natural, al ser más liviano que el líquido, sube a la parte superior del recipiente donde comienza a separarse de la mezcla proveniente del pozo. El gas natural fluye a través de la salida en la parte superior del recipiente y hacia un regulador de contrapresión Kimray.
El regulador de contrapresión mantiene una presión constante sobre los recipientes para permitirle mover los líquidos al siguiente destino.

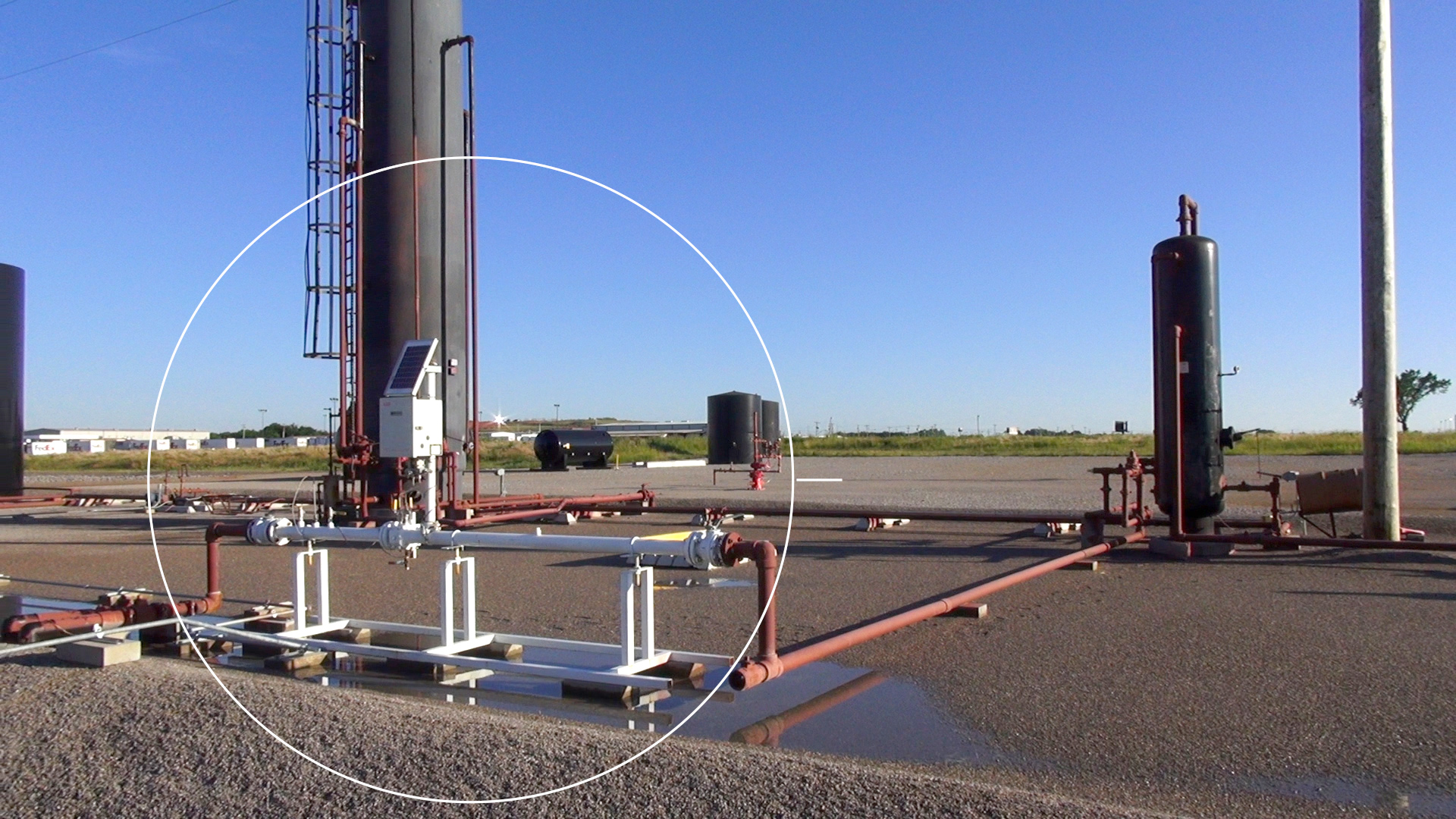

Cualquier gas que supere el punto de ajuste se enviará al medidor para medirlo, registrarlo y venderlo, generalmente a una fuente externa o empresa intermedia.
El registrador permite al productor ganar dinero con los recursos traídos a la superficie.
Otra válvula relacionada con la línea de venta es la válvula de descarga al quemador. Este regulador de contrapresión se instala en caso de que haya mantenimiento en la línea de ventas o si en el futuro se conectan a un nuevo pozo y se genera una contrapresión. La válvula de descarga al quemador está configurada en un punto de ajuste más alto que la válvula de venta. Si se alcanza ese punto de ajuste de presión, la válvula se abre enviando el gas a un quemador para ser incinerado hasta que cambie la condición.

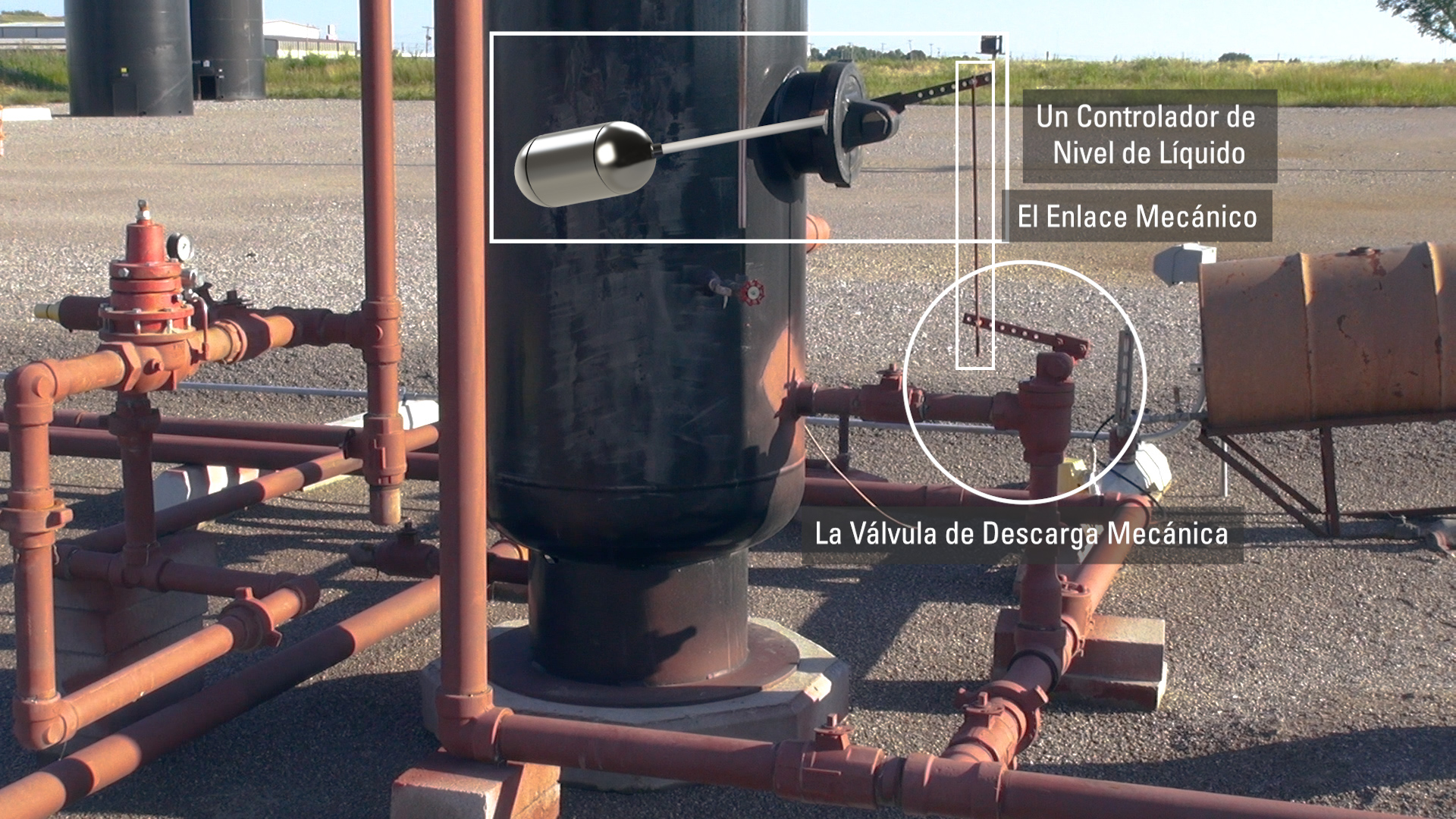

El fluido que se introdujo en el separador de dos fases desde la línea de flujo es una mezcla de aceite y agua. Esta emulsión cae al fondo del separador vertical y es controlada por un controlador de nivel de líquido. En esta configuración, un flotante está conectada a una válvula de descarga con un enlace mecánico.
A medida que el fluido sube, levanta el flotante en el recipiente empujando hacia abajo el enlace mecánico que luego abre la válvula de descarga mecánica. Esto permite que el aceite, el agua y cualquiera solido contenido en el líquido salgan de la tubería.
Esta línea de descarga podría ir directamente a un tanque de almacenamiento, pero en este caso el productor necesita procesar más la emulsión para que sea vendible.
Se envía corriente abajo para su posterior procesamiento en el siguiente recipiente: heater treater. La emulsión fluye a través de la entrada en la parte superior del heater treater donde golpea un deflector.

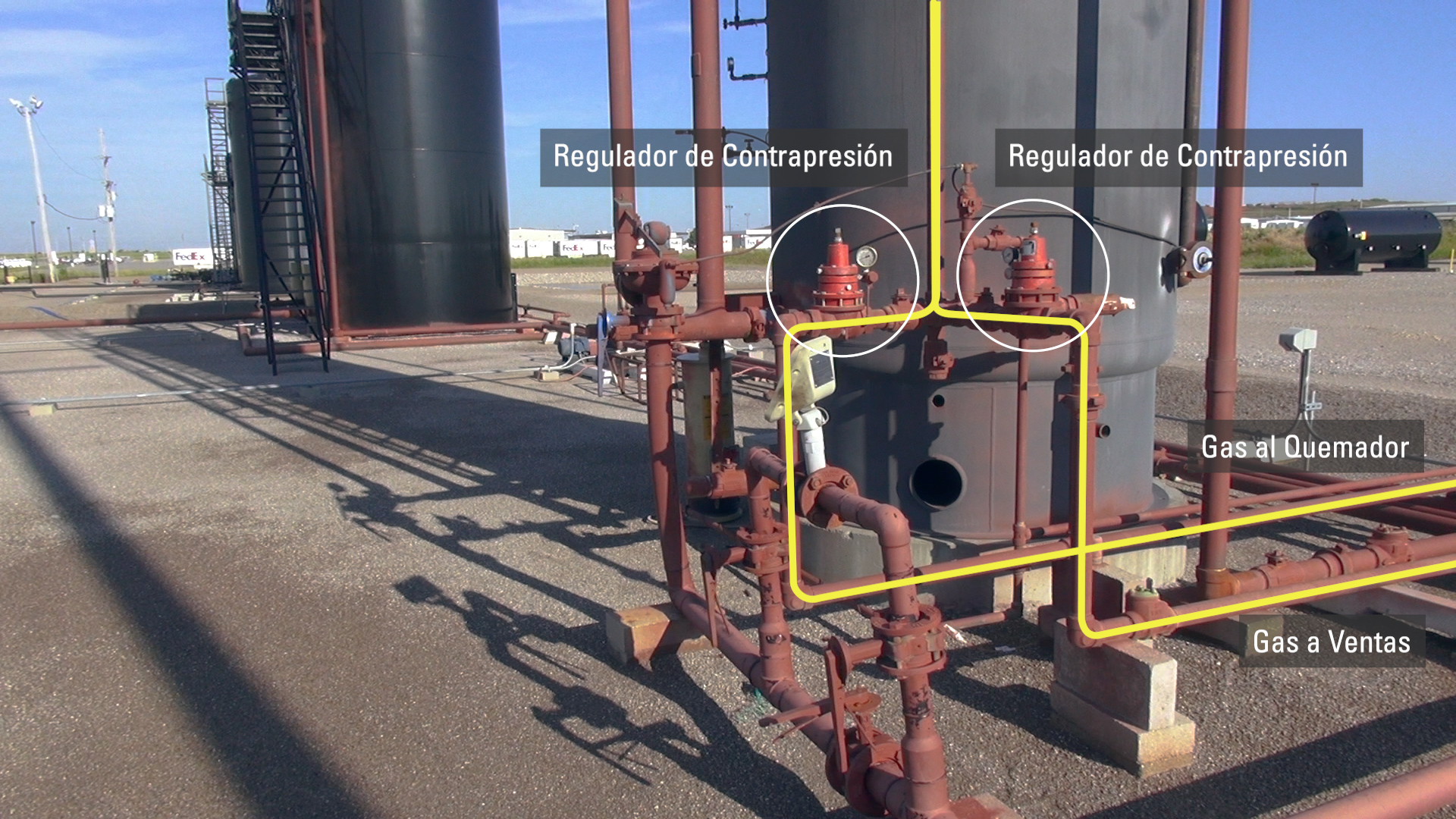

El gas natural que aún está en el fluido comienza a separarse y fluye por la tubería en la parte superior del recipiente y hacia una de las dos válvulas. Al igual que en el separador de 2 fases, las válvulas y las tuberías enviarán el gas a ventas o al quemador.

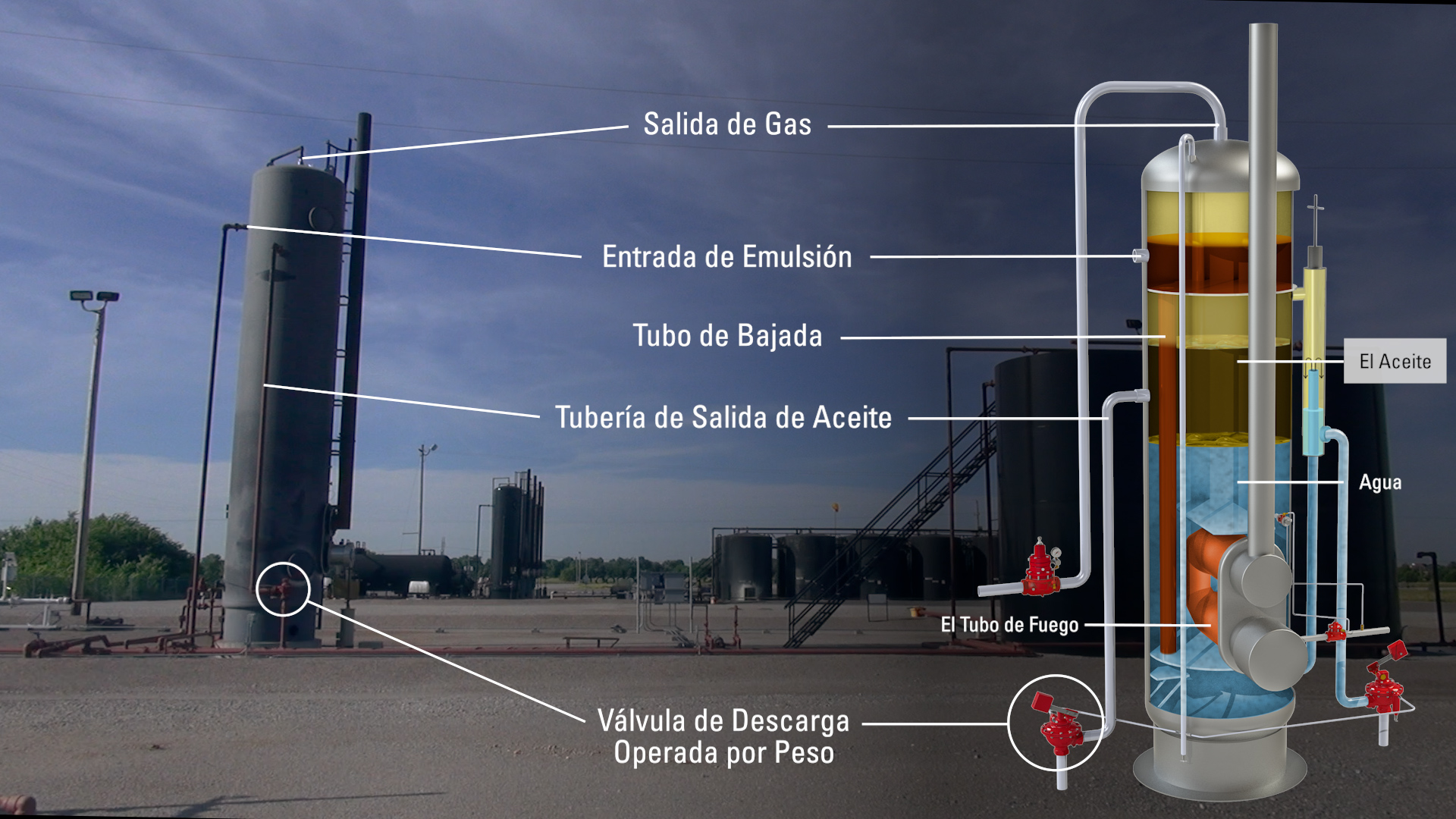

La emulsión en el heater treater se canaliza a través de un tubo de bajada hacia el fondo del recipiente que rodea el tubo de fuego.
Debido al calor del tubo de fuego, las moléculas del fluido del proceso se relajan, permitiendo que el aceite y el agua se separen. El aceite es más ligero en gravedad que el agua y flotará sobre el agua.
Cuando alcanza el punto de ajuste, el aceite baja por la tubería de salida de aceite hasta una válvula de descarga operada por peso o válvula de tratamiento de Kimray.
Esta válvula solo controla el líquido en la tubería de bajada, no controla el líquido dentro del recipiente. Cuando la altura de la tubería alcance el nivel deseado, la válvula se abrirá y enviará el aceite al tanque de almacenamiento.

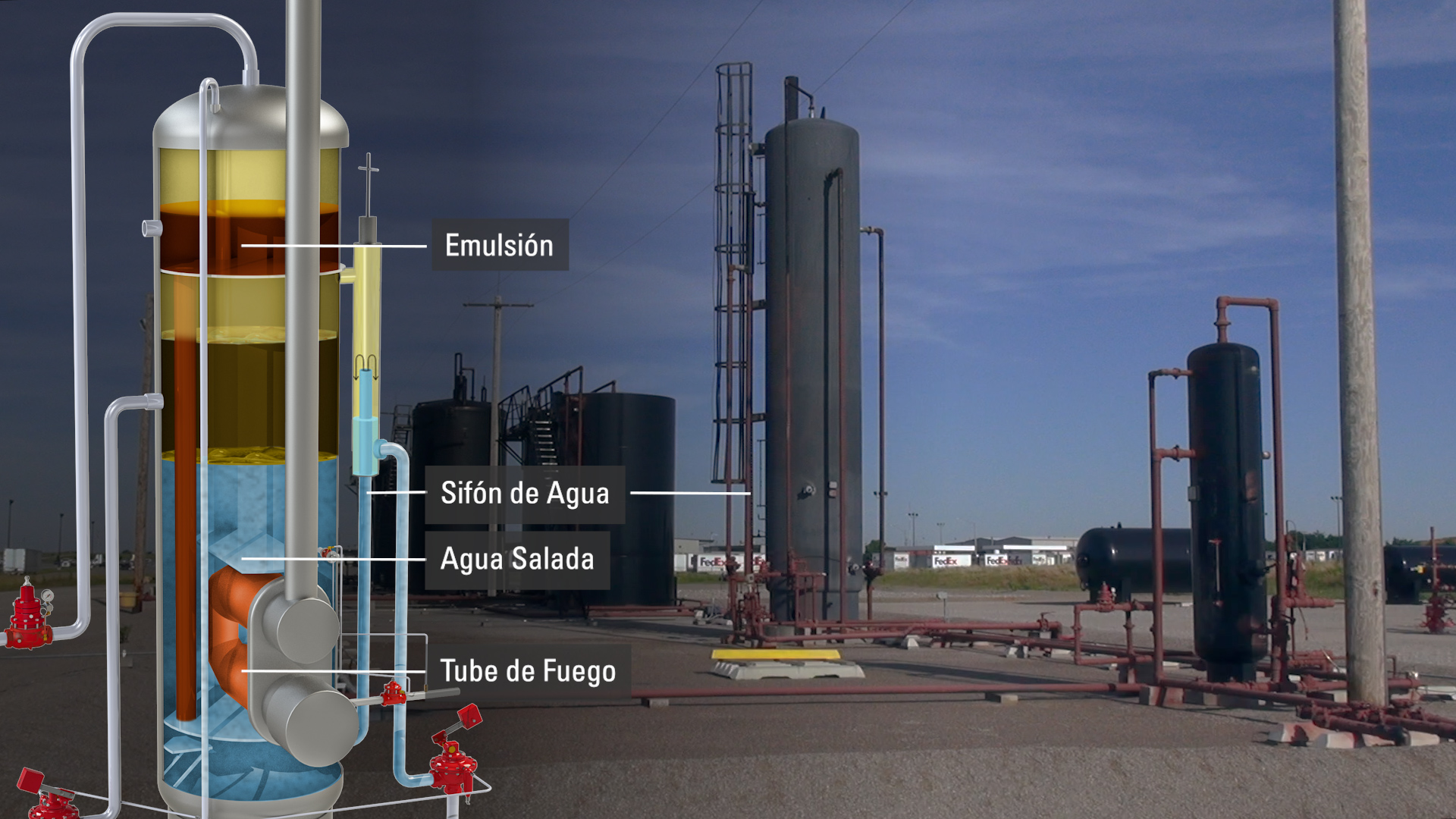

Una empresa comprará este crudo al productor y lo transportará a una refinería para su posterior procesamiento. Agua salada se produce cuando la emulsión se procesa con calor del tubo de fuego. Se utiliza un sifón de agua para controlar el nivel de agua salada en el recipiente.

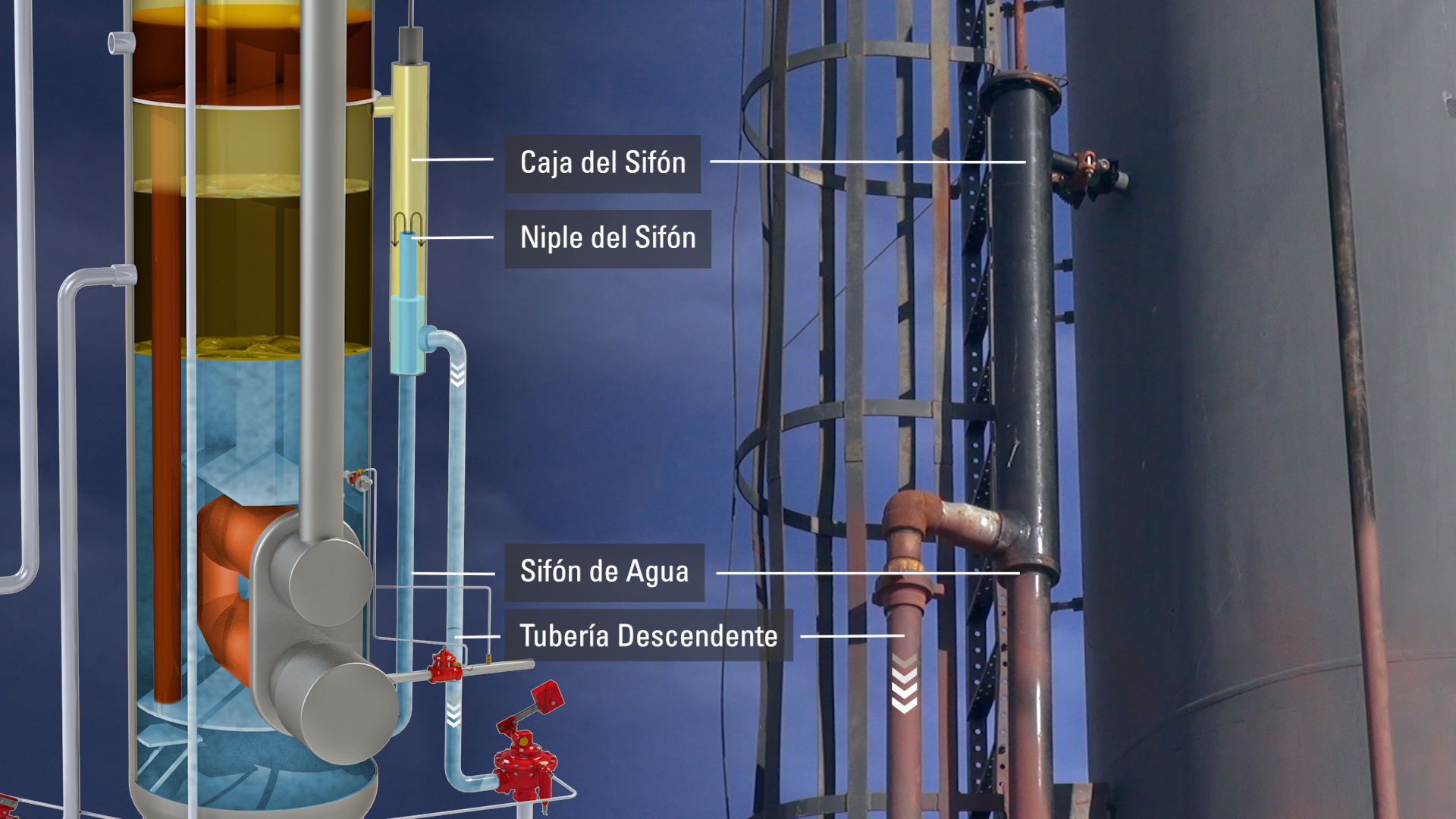

Esta agua producida sube por una tubería hacia la caja del sifón, a veces llamada caja de vertedero.
Cuando el agua llega al niple del sifón, el agua se derrama y baja por la tubería a otra válvula de descarga operada por peso o válvula de tratamiento. Nuevamente, esta válvula controla solo el nivel en esta tubería descendente.
Cuando se abre la válvula, el agua va a un tanque de almacenamiento de fibra de vidrio o, en este lugar, a una planta de tratamiento de agua para su posterior procesamiento.
Esta es una línea de recirculación que entra en la bomba de recirculación. Luego regresa a la entrada del tratador para ejecutar todo el proceso nuevamente para más procesamiento.

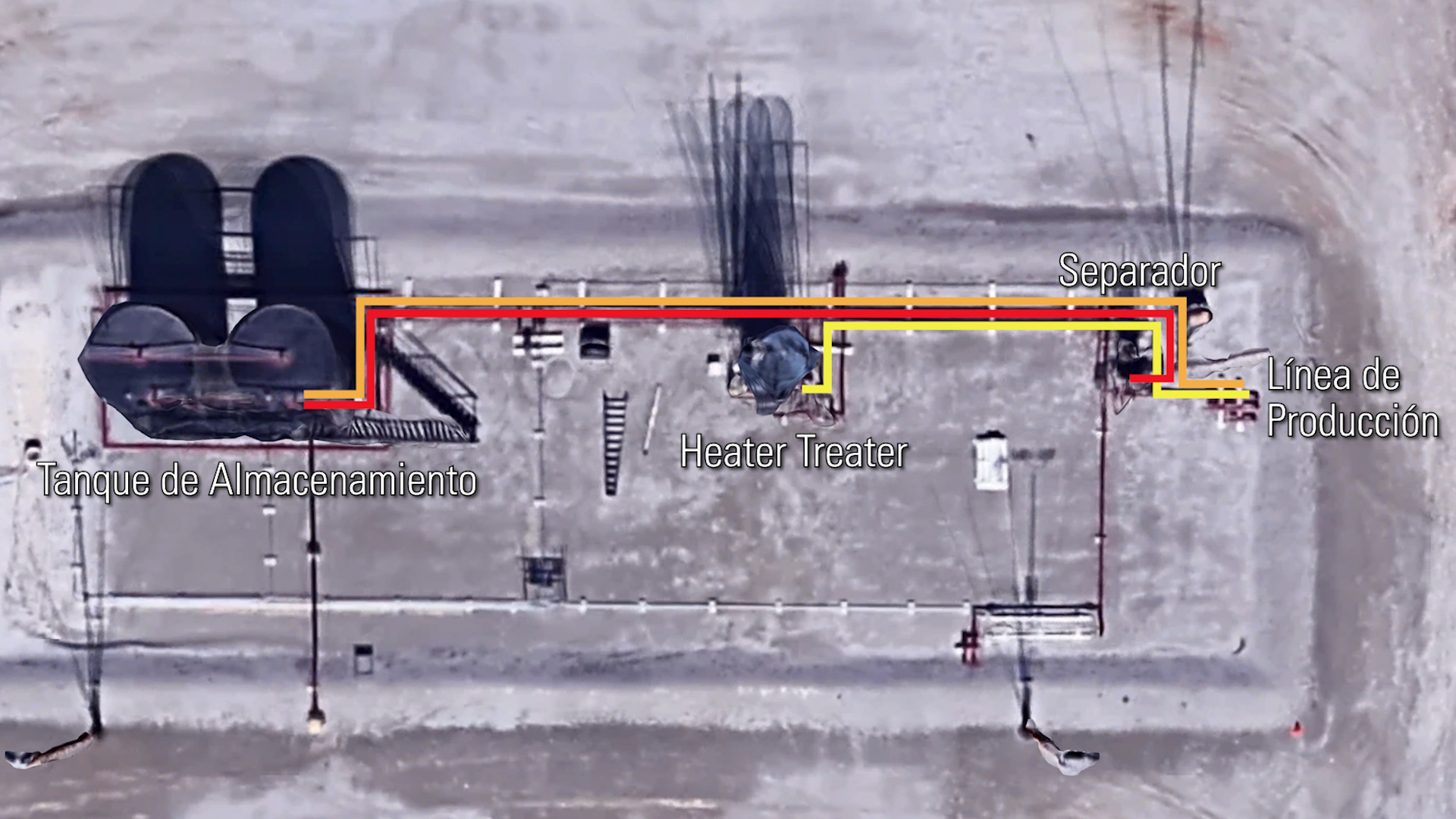

Hay muchas otras tuberías en el lugar, muchas de ellas son líneas de derivación. Algunos desvían el separador, otros desvían el heater treater. También hay una tubería para evitar ambos.
