Las válvulas de control de alta presión son utilizadas por los productores de petróleo y gas upstream de todo el mundo para controlar procesos como la separación y la reducción de presión. También se pueden combinar con otros componentes para crear paquetes de presión para el control de regulación.
En lugar de pedir múltiples componentes, conectores y tuberías para ensamblar, los productores pueden solicitar paquetes de válvulas para aplicaciones específicas, que incluyen todos los accesorios necesarios, preensamblados.
En este video, veremos lo útil que son estos paquetes de válvulas para los productores y exploraremos algunas de las opciones de productos más populares y versátiles.
Paquetes Específicos para la Aplicación

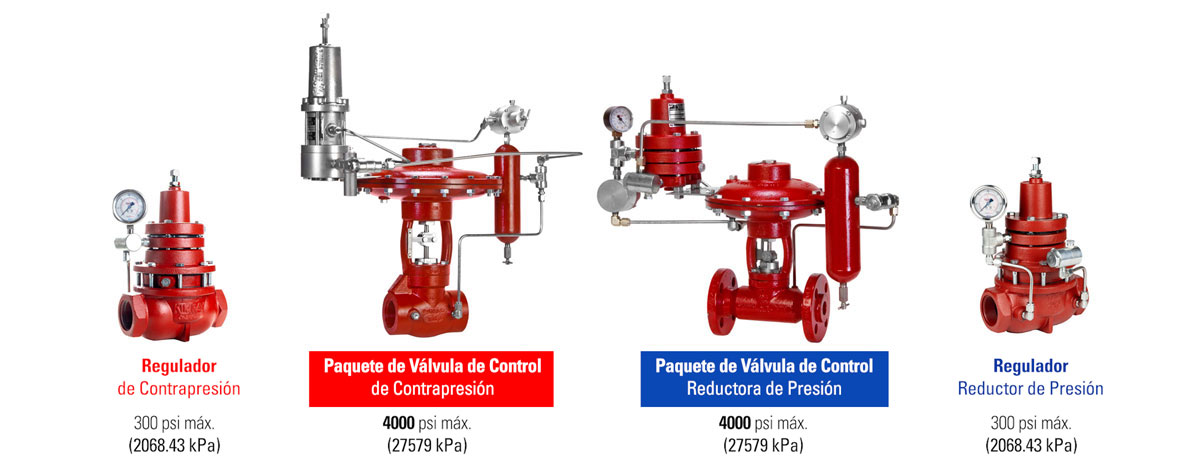

Los paquetes de válvulas de control de alta presión Kimray realizan las mismas funciones que los reguladores reductores de presión y contrapresión, pero a presiones de trabajo más altas, de 300 PSI a 4000 PSI, según el modelo.
Regulación de Contrapresión
Un paquete de regulación de contrapresión mantendrá un punto de ajuste de presión en un recipiente y ayudará a mover los recursos de un proceso a otro. Sin esta presión sobre el recipiente, los líquidos no pueden ser expulsados del recipiente.
Regulación Reductora de Presión
Un paquete de regulación reductora de presión mantendrá un punto de ajuste constante downstream de la válvula en líneas de flujo de alta presión.
Paquetes HPCV para Aplicaciones de Baja Presión

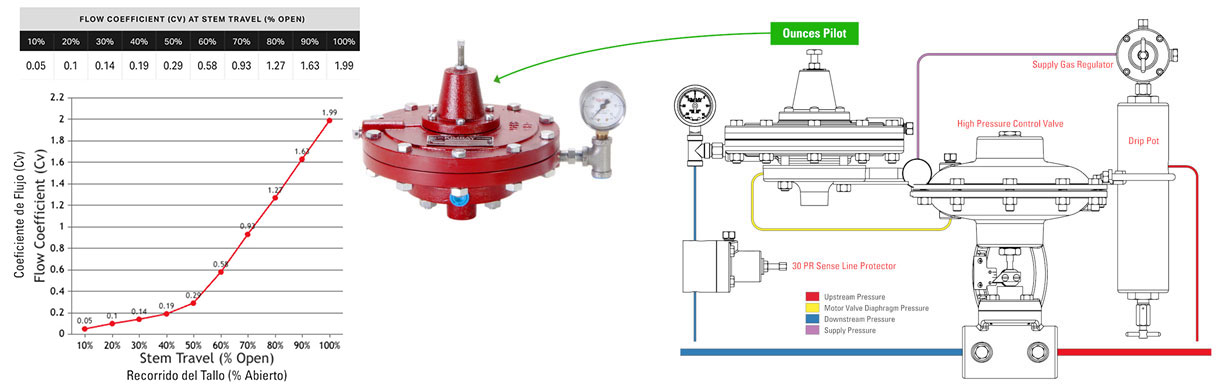

También se puede utilizar un paquete de válvula de control de alta presión en una aplicación de baja presión. Por ejemplo, si el requisito de Cv de la aplicación es inferior al que se puede lograr con un regulador integrado, se puede utilizar un paquete con un piloto de onzas y un ajuste pequeño.
Preensamblado

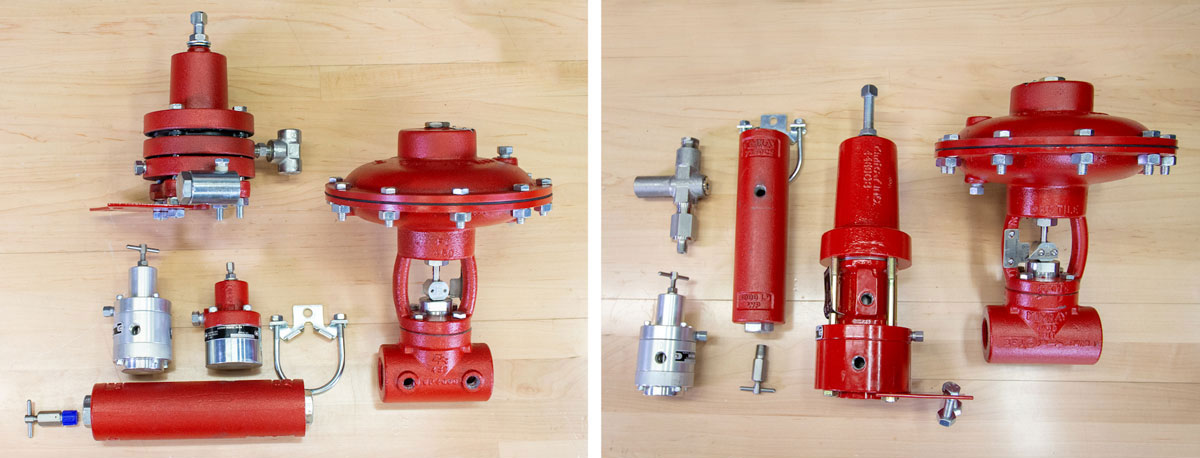

Cuando compra una válvula de control de alta presión para usarla en una aplicación de contrapresión o de reducción de presión, necesita varios componentes adicionales para que esa válvula funcione. Los productores pueden pedir paquetes de válvulas para aplicaciones específicas en lugar de pedir varias piezas para montarlas ellos mismos.
Cuando realiza un pedido a Kimray, lo ayudaremos a personalizar su paquete y se lo entregaremos completamente ensamblado y listo para instalar. Construimos estos paquetes estratégicamente con componentes más juntos, mirando hacia el frente de la válvula y en el lado upstream. De esta manera, todos son accesibles para el usuario para utilizar menos tubos.

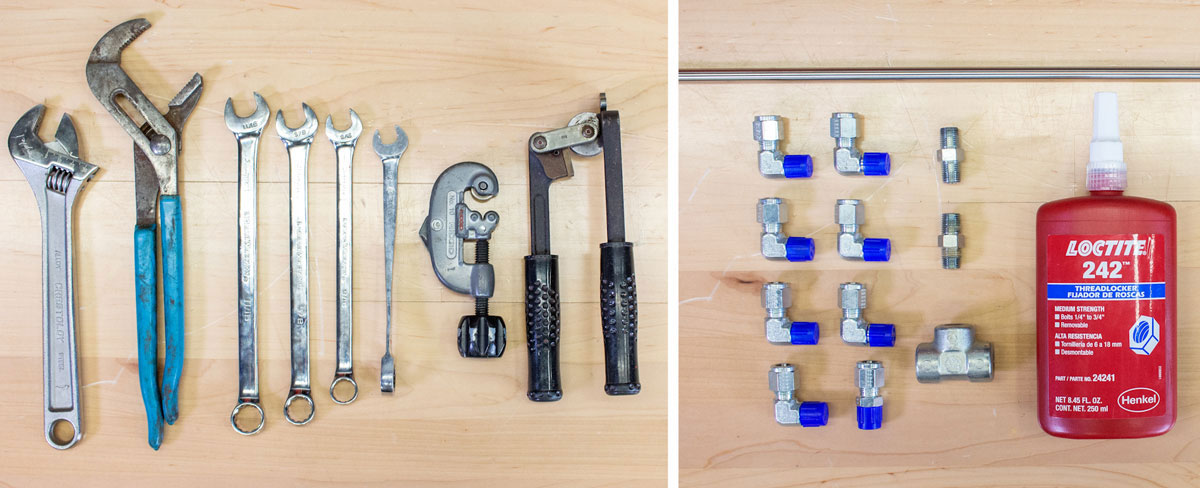

Sin embargo, si ya tiene componentes o simplemente necesita cambiar algo para que funcione en una aplicación diferente, las piezas están disponibles individualmente y se pueden ensamblar fácilmente con herramientas comunes y varios conectores de tubos.
También tenemos videos paso a paso disponibles en línea sobre cómo ensamblar paquetes de contrapresión y reducción de presión.
Componentes Esenciales en un Paquete de Válvulas
Ahora repasemos los componentes clave que se necesitarán para casi todos los paquetes de válvulas.

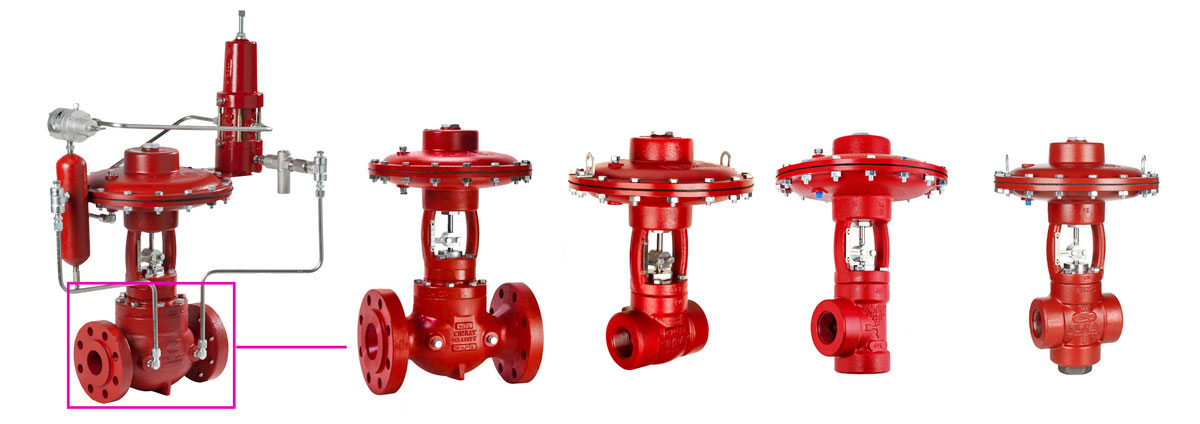

Cuerpo de la Válvula
El primer elemento es el cuerpo de la válvula de control de alta presión, que viene en una variedad de tamaños y tipos de conexiones, todos clasificados para presiones superiores a 500 PSI.
Los cuerpos de válvulas para paquetes de válvulas de control son estándar con internos de igual porcentaje. Se encuentran disponibles en varios tamaños de molduras y opciones de materiales según sus condiciones de producción específicas y todos son fácilmente reemplazables para un mantenimiento regular.
Piloto

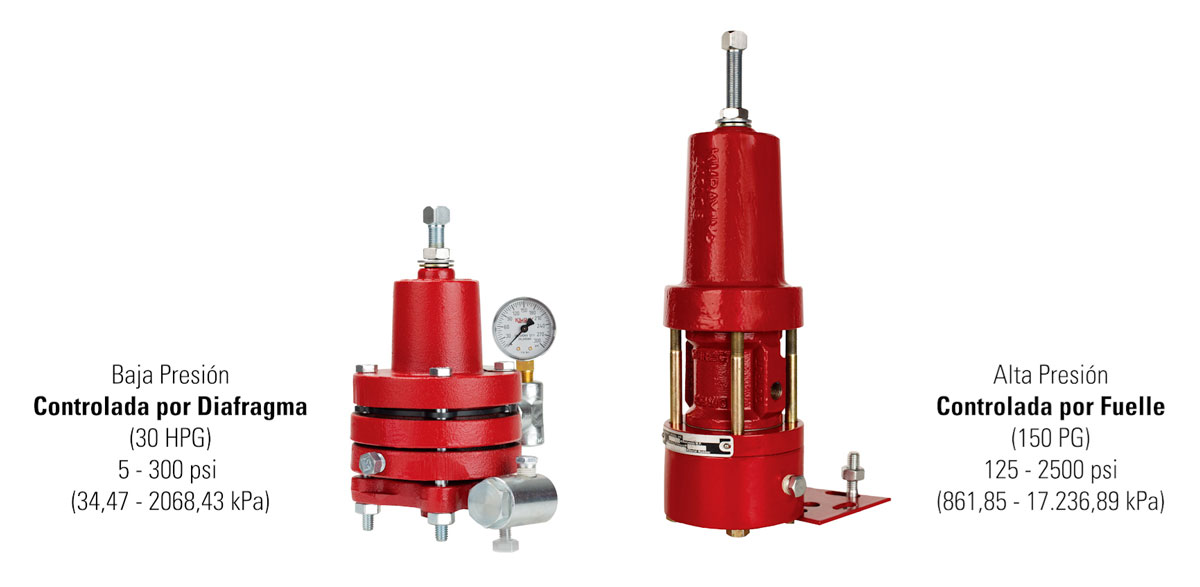

El piloto le dice a la válvula qué hacer. Hay dos opciones principales: baja presión o controlada por diafragma y alta presión o controlada por fuelle. El piloto controlado por fuelle también permite que un paquete controle la presión del líquido en condiciones de alta presión.
Todos los pilotos de presión en un paquete de válvulas pueden operar opcionalmente con cero emisiones sin conversión ni piezas adicionales mediante el uso de aire comprimido en lugar de suministrar gas desde su recipiente de producción.
- Piloto controlado por diafragma (30 HPG): 5-300 psi
- Piloto controlado por fuelle (150 PG): 125-2500 psi
Supply Gas Regulator (Regulador de Suministro de Gas)
Los reguladores de suministro de gas reducen la presión no regulada para suministrar al piloto una presión reducida constante.

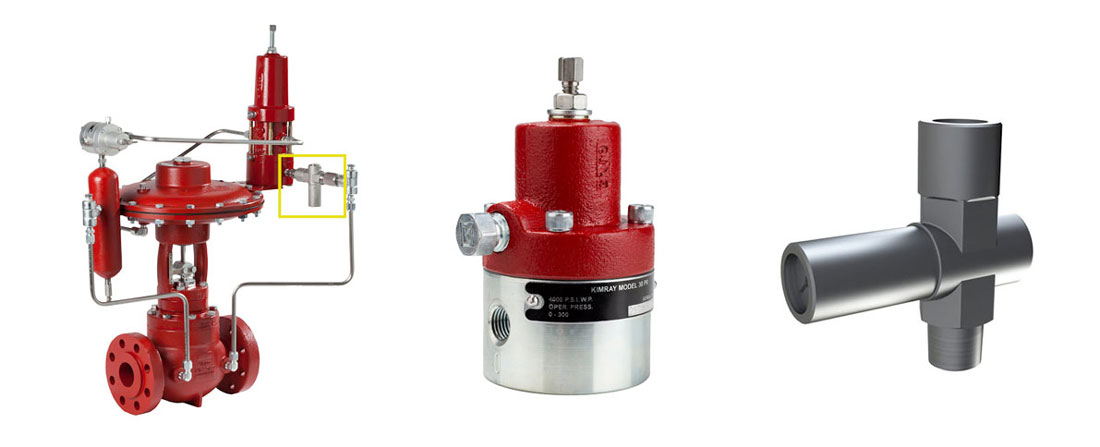

Protector de Línea de Detección
Los protectores de línea de detección protegen al piloto de la sobre presurización bloqueando la presión de suministro cuando excede el límite ajustable.

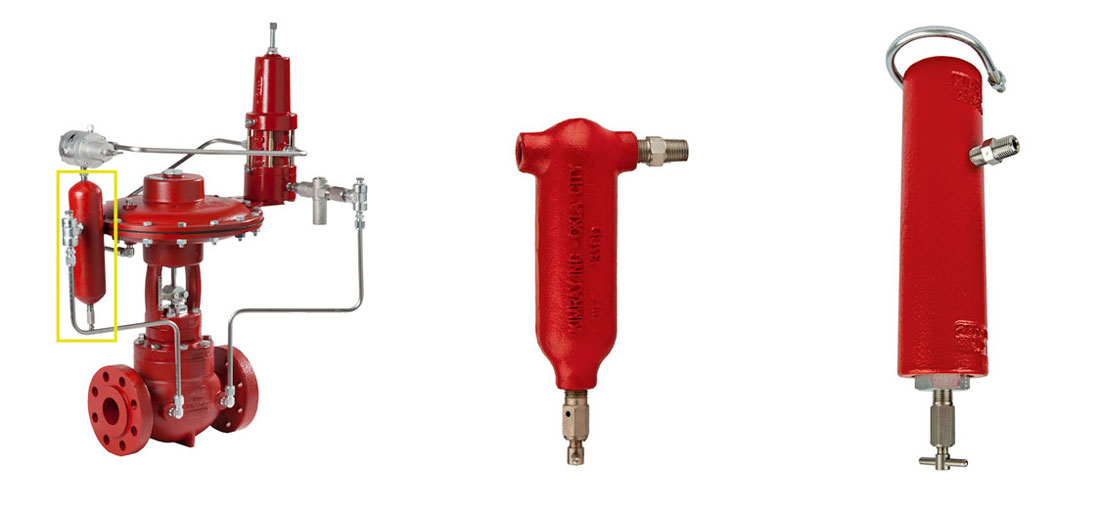

Drip (Olla de goteo)
El recipiente de goteo elimina la humedad del gas natural o del aire comprimido antes de que fluya hacia la instrumentación donde se requiere gas o aire seco.
Reparable
Los operadores pueden instalar kits de reparación de productos que están disponibles para la mayoría de los componentes del paquete. Establecer una rutina constante de mantenimiento de válvulas para examinar y reemplazar componentes clave es una forma rentable de mantenerlas funcionando por más tiempo.
Para ahorrar tiempo en este proceso, Kimray ofrece servicios en el campo donde se puede realizar mantenimiento y reparaciones en el lugar. Comuníquese con su representante de Kimray para saber si el servicio de campo está disponible en su región.
Certificaciones
Fabricada y ensamblada en los EE. UU., nuestra válvula de control de alta presión está certificada para su uso en Norte y Sudamérica y en la mayoría del mundo. Visite Kimray.com para ver las certificaciones para su región.
Contamos con 25 centros de distribución en los EE. UU. y socios de distribución internacionales a nivel mundial. Kimray también es un fabricante certificado ISO 9001.
Kimray ha ayudado a los productores de energía a resolver sus mayores desafíos de control desde 1948. Comuníquese hoy con su representante local de Kimray para explorar cómo podemos ayudarlo a mejorar su operación.
