En este video, les enseñaré como ensamblar, cablear y programar el Kimray Electric Actuator para aplicaciones de verteo con una válvula Kimray Low Pressure, High Volume (LPHV).
Específicamente, les enseñaremos la configuración para el control de separación de líquidos utilizando dos interruptores de nivel eléctrico, aunque los principios y pasos indicados aquí los ayudará a iniciar el montaje de cualquier aplicación de verteo.

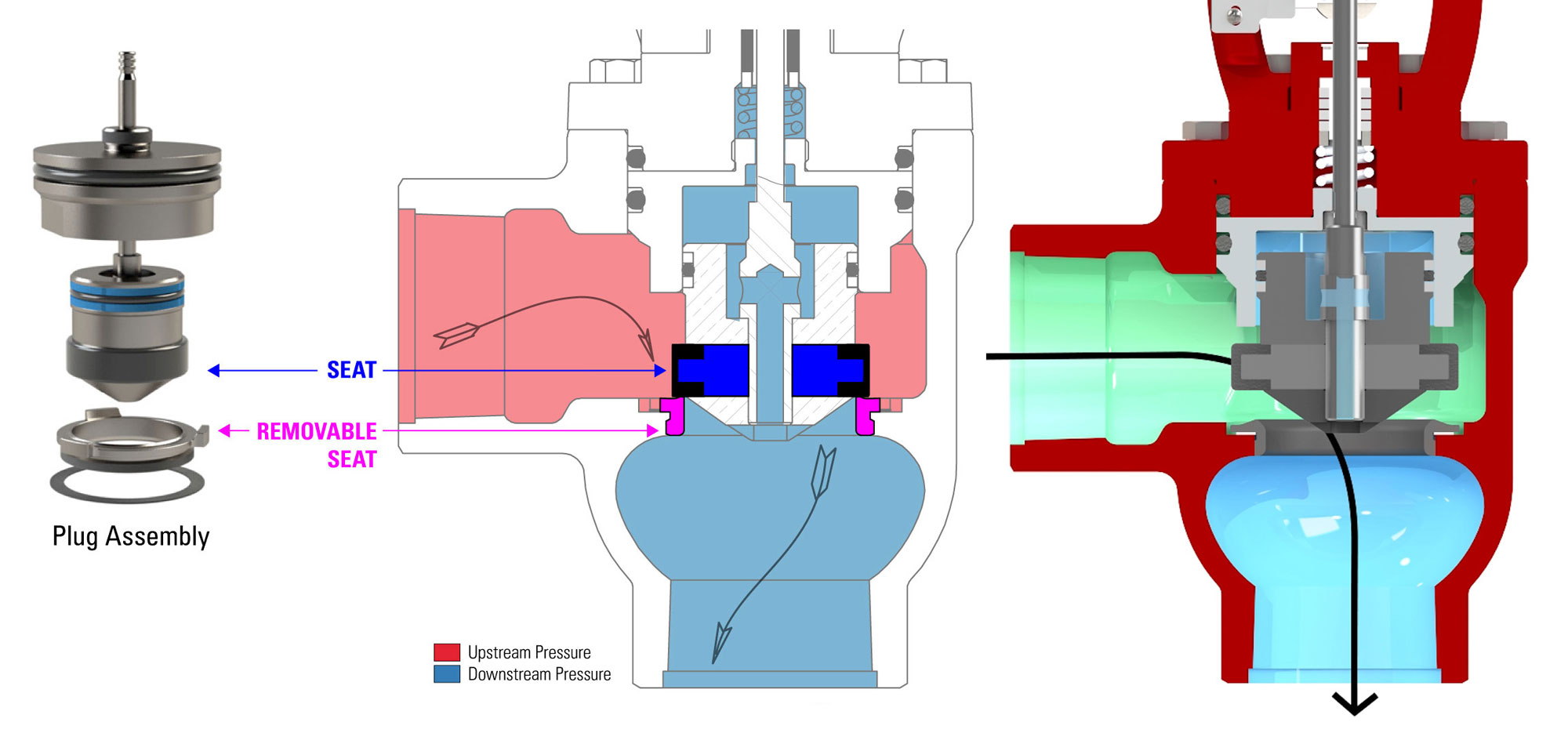

El LPHV está diseñado con un contra cerco durable específicamente para condiciones de erosión – durando 10 veces más comparado con otros contra cercos de válvulas en condiciones extremadamente erosivas.

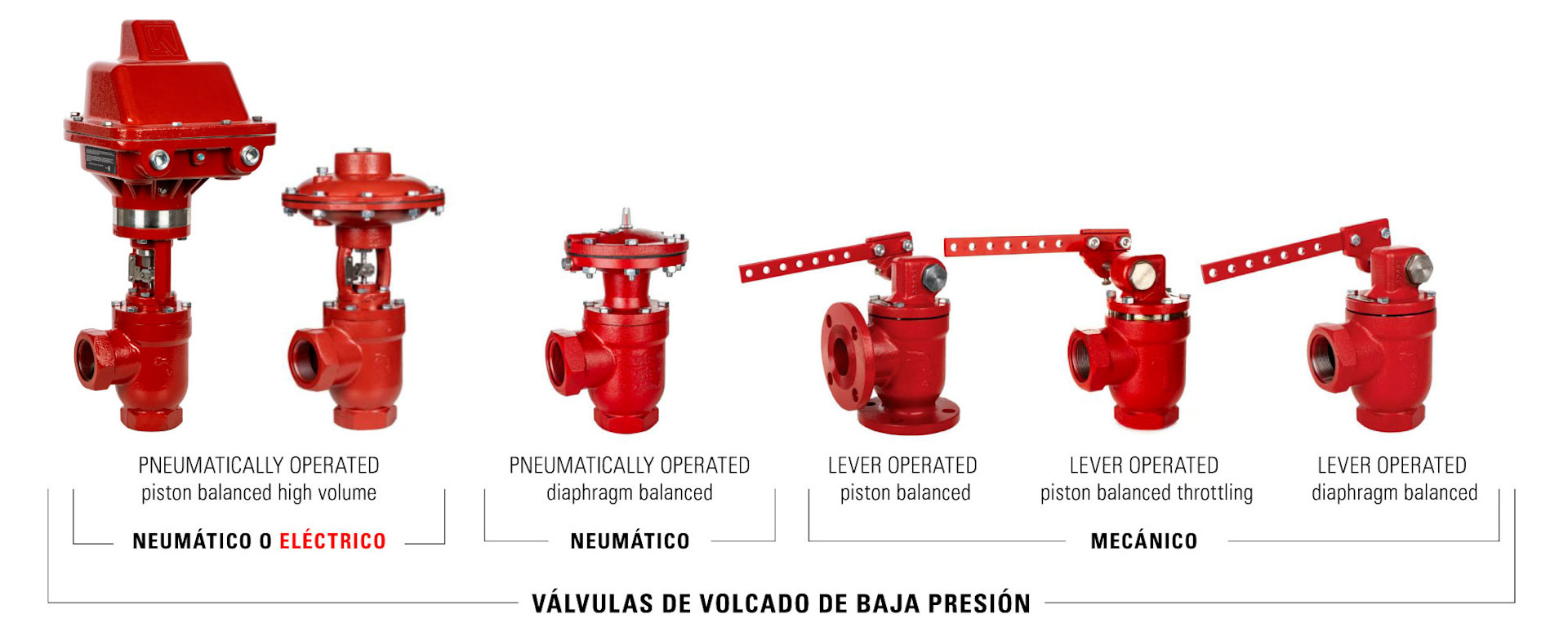

El LPHV es también la primera válvula de recorte de verteo de baja presión de Kimray que puede ser accionada eléctricamente.
En este video, estaremos montando una LPHV de 2” que utiliza un Electric Actuator de 1”. Se debe estar consciente de que, para el LPHV, el tamaño de su actuador será diferente del tamaño de la conexión final de su válvula.
| LPHV BWKS Conexión Final | Electric Actuator |
|---|---|
| 2" | ZAA (1") |
| 3" | ZAB (2") |
| 4" | ZAC (3-4") |
| Herramientas LPHV 2” | Herramientas LPHV 3” & 4” |
|---|---|
| Boquilla de 1/2" | Boquilla de 5/8" |
| Boquilla de 1/4" | Boquilla de 7/16" |
| Herramientas para Alambrado |
|---|
| Destornillador de Terminales |
| Pelacables |

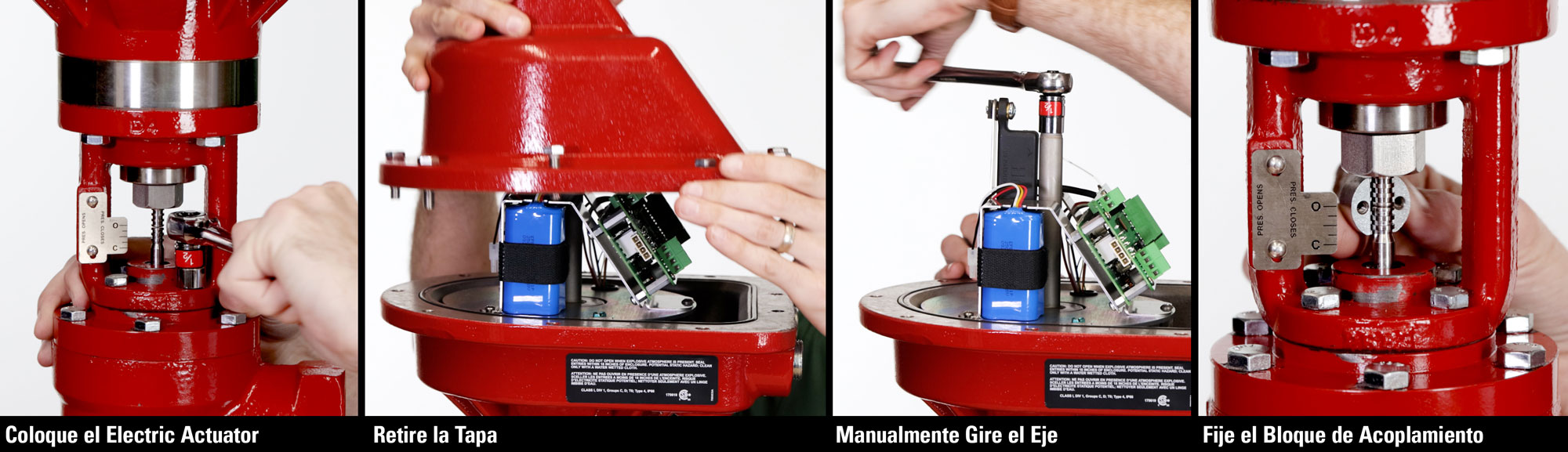

ENSAMBLAJE
Trabajos de Ensamblaje del Electric Actuator a la Base del LPHV
- Coloque el Electric Actuator sobre el cuerpo de la válvula, orientándolo de manera que los usuarios puedan acceder fácilmente al tablero de circuitos, y luego ajuste totalmente los cuatro pernos.
- Retire la tapa del actuador con una llave de 1/2”.
- Utilizando una llave o llave inglesa de 1/2”, manualmente gire el eje para ajustar el vástago hacia abajo hasta que tope el vástago de recorte.
- Fije el bloque de acoplamiento a los vástagos con una llave de tubo.

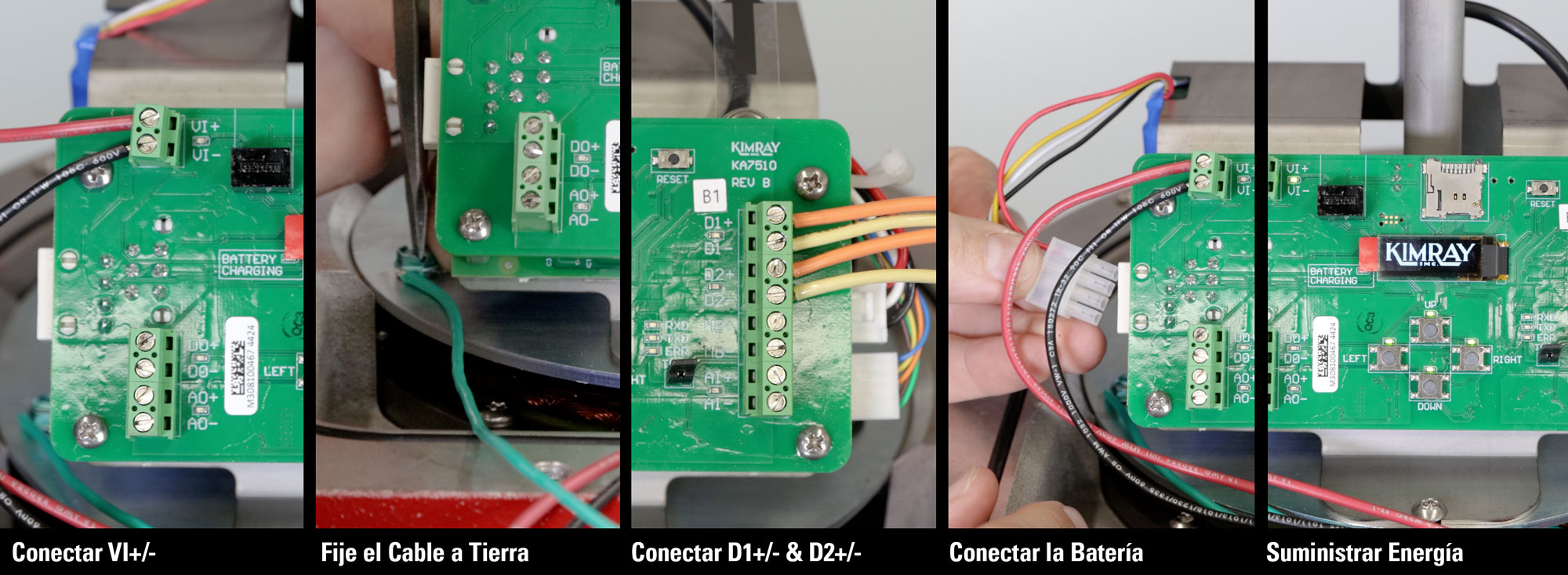

CABLEADO
Tenga en cuenta que para una aplicación de 24V, se requiere un voltaje mínimo de 21V. Asegúrese que el calibre y largo de su cable sean aceptables para recibir el suficiente voltaje.
- Fije el cable a tierra con el conector a tierra ubicado dentro del actuador eléctrico. Pasando sus alambres a través de un conductor eléctrico, conecte los alambres de poder al actuador en los terminales “Voltage IN Positive (VIN+) y Voltage IN Negative (VIN-)
- En nuestro escenario, DISCRETE 1 será el interruptor de nivel alto, y DISCRETE 2 será el interruptor de nivel bajo. No estaremos enseñando todo el proceso de conectar sus interruptores de nivel eléctrico, pero asegúrese de seguir todas las instrucciones apropiadas de cableado de su IOM. Para nuestro ejemplo, estamos simulando las dos señales de nuestra unidad de demostración.
- Puede ahora conectar la batería de respaldo.
- El paso final es suministrar energía al paquete de la válvula.

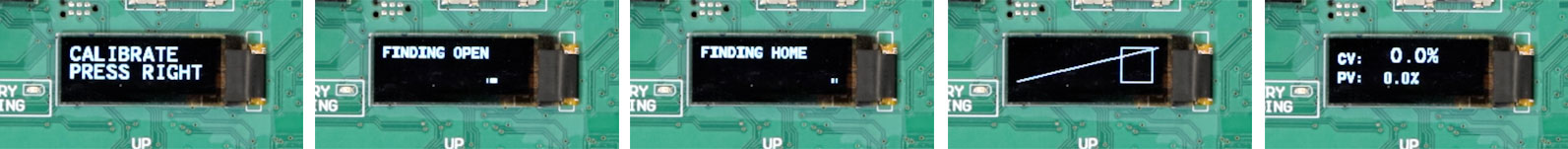

Calibración del Electric Actuator
Con la energía suministrada al Electric Actuator, podemos iniciar la calibración.
- Al encender, la pantalla desplegará el mensaje “CALIBRATE PRESS RIGHT” (para calibrar presionar RIGHT)
- Presionar RIGHT y la pantalla mostrará el mensaje FINDING OPEN.
- Una vez que esté completamente abierto, se desplegará FINDING HOME y procederá a cerrarse. Esto tomará aproximadamente 35 segundos para completarse antes de regresar a la pantalla de inicio de operación.
- Indicator Scale: Cuando esté completa la calibración, ajuste la escala del indicador para que el indicador esté alineado con la marca de cierre. Fije la escala en su lugar con un martillo.
Programación del Electric Actuator
Guía de navegación de la pantalla de menú
Ahora podemos seleccionar nuestros puntos de ajuste en el Electric Actuator.
- Presione RIGHT para acceder a CONTROL SETUP
- Presione DOWN para entrar al menú
- Presione UP o DOWN para llegar a su ajuste deseado del control discreto. Estaremos utilizando el seguro discreto.
- Una señal del seguro significa que el botón de nivel alto de líquido mantiene la posición del interruptor hasta que se cambie por el interruptor del nivel bajo de líquido. En contraste con la señal de seguro, podría en su lugar, necesitar una señal momentánea si no está controlando un lapso y sólo desea un control on/off. Una señal momentánea sólo existirá mientras la entrada proveniente del interruptor del nivel de líquido este activo, regresando a su posición original cuando la entrada sea soltada.
- Presione RIGHT para seleccionar el seguro discreto (DISCR LAT D1-OP D2-CL)
- Luego, presione UP o DOWN para seleccionar la prioridad discreta del D1 sobre el D2
- Presione RIGHT
- Ahora usted ya tiene la opción para habilitar o deshabilitar el ANALOG OUT. Seleccionaremos deshabilitar presionando RIGHT
- Puede también cambiar su control de velocidad, aceleración y muchos otros controles opcionales siguiendo los mensajes del menú en el manual de instalación y operación (IOM – Installation and Operation Manual).
- Presione LEFT hasta regresar a la pantalla principal de operación.
Configuración de la hora y la fecha
Es una mejor práctica también ajustar la fecha y hora en el Electric Actuator. Con cualquier registro de datos usted quisiera tener un registro preciso de cuándo ocurrieron los eventos.
- Desde la pantalla principal de operación, presione RIGHT hasta que llegue a DATALOG SETUP.
- Presione UP para entrar al menú.
- Presione RIGHT hasta que vea la opción de hora y fecha.
- Luego presione UP.
- Desde aquí, presione RIGHT o LEFT para seleccionar un campo y luego UP o DOWN para cambiar el valor.
- Presione RIGHT para aceptar la selección de la hora.
- Ahora haga lo mismo para la fecha, luego presione RIGHT para aceptar.
Ahora su paquete del Electric Actuator está configurado. Si tiene alguna pregunta sobre el Kimray Electric Actuator para su lugar de trabajo específico, contacte al Soporte Internacional.
