La calculadora de tamaños de Kimray le facilita decidir qué válvulas seleccionar en función de sus condiciones y parámetros específicos. Repasaremos cómo utilizar la calculadora de tamaños y también las consideraciones clave sobre cómo seleccionar la válvula Kimray ideal.
Crea una cuenta
Una gran característica de la calculadora para determinar tamaños es la capacidad de guardar cálculos, incluyendo etiquetas, condiciones y resultados. De esta manera puede cargar fácilmente las condiciones que ya haya calculado.
Para guardar los resultados de los cálculos, necesitará una cuenta de Kimray.com. Si desea esta función, puede crear rápidamente una cuenta haciendo clic en el enlace de la página.
preguntas acerca de los tamaños
¿La temperatura afecta el tamaño?
Si bien la temperatura no afecta significativamente el resultado Cv del tamaño, sigue siendo información vital a la hora de seleccionar su válvula. Dependiendo de cuál sea la temperatura de flujo, es posible que desee utilizar ciertos elastómeros.
La temperatura de flujo es específica de la aplicación. Ciertos procesos, válvulas o ubicación de las válvulas pueden afectar la temperatura del flujo. Si no conoce la temperatura del flujo, utilícela cerca de la temperatura ambiente.
¿Cuál es la gravedad específica?
La gravedad específica es la relación entre la densidad de una sustancia en comparación con el agua. La gravedad específica del agua es 1 API. Entonces, las sustancias con una gravedad específica inferior a 1 flotarán en el agua.
- Agua: 1
- Aceite automotriz: .88 - .94
- Petróleo crudo: .79 - .86
- Gas Natural: .6 - .75
- Glicol: 1,038 - 1,125
¿Qué calculadora de tamaño debo utilizar?
Para hacer un cálculo del tamaño, primero elija el tipo de producción.
- Gas: el gas se utiliza para dimensionar válvulas para su uso en la producción de gas.
- Líquido: el líquido se utiliza para dimensionar válvulas para su uso en la producción de petróleo.
- Líquido expandido: el líquido expandido se utiliza para dimensionar válvulas con un grado mucho mayor de detalle y precisión.
- Glicol: el glicol se utiliza para dimensionar bombas de glicol para su uso en aplicaciones de deshidratación.
Instrucciones paso a paso
Repasemos la calculadora utilizando un escenario cotidiano.
Escenario 1: Dimensionamiento del gas
El primer paso es recopilar los detalles de su condición. Un productor upstream está buscando dimensionar un regulador para su separador vertical bifásico. Están buscando una solución de baja presión que les ayude a regular la contrapresión del gas. El separador tiene una presión de trabajo máxima de 300 PSI con conexiones roscadas NPT de 2".
A continuación se detallan las condiciones de funcionamiento normales que buscan coincidir con una válvula:
- Temperatura de flujo: 110
- Gravedad específica del gas: 0,62
- Presión Upstream: 140 PSI
- Presión Downstream: 80 PSI
- Flujo: 1000 MCFD
Seleccione su método de cálculo: Cv o flow rate.
Ingrese los detalles de su condición y haga clic en "Calcular Cv". Después de ejecutar estas condiciones a través de la Calculadora de tamaño de gas, obtenemos un coeficiente de flujo de válvula (Cv) calculado de 8.21. Usaremos este Cv calculado para seleccionar nuestra válvula.
Ahora puede continuar con el Paso 2 o guardar sus cálculos.
Seleccione las condiciones que desea utilizar en su búsqueda de productos.
Seleccione el tipo de producto.
Utilice los filtros y los botones de desplazamiento en los resultados de la búsqueda para limitar por tamaño de conexión, tipo de cuerpo, tipo de ajuste, presión de punto de ajuste y más. También puede utilizar la barra de búsqueda de resultados para encontrar un código de producto o una descripción de un producto en particular.
Desplácese hasta el extremo derecho de los filtros para encontrar un cuadro de CV para cada producto. Ajuste los rangos de CV si es necesario.
- Para aplicaciones de líquidos o de uso general, recomendamos el rango de 20% - 80% lo más cerca posible del 50% del recorrido del vástago de la válvula. Esto permitirá un margen de maniobra para cualquier aumento o disminución en el caudal o la presión en un aplicación de gases.

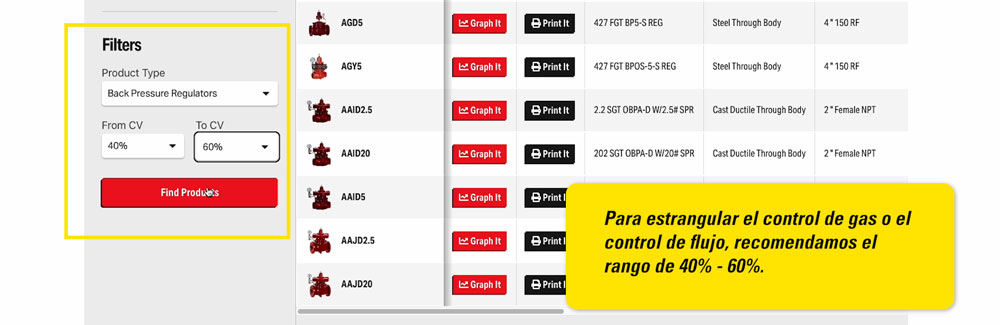

- Para estrangular el control de gas o el control de flujo, recomendamos el rango de 40% - 60%.
Haga clic en Buscar Productos.

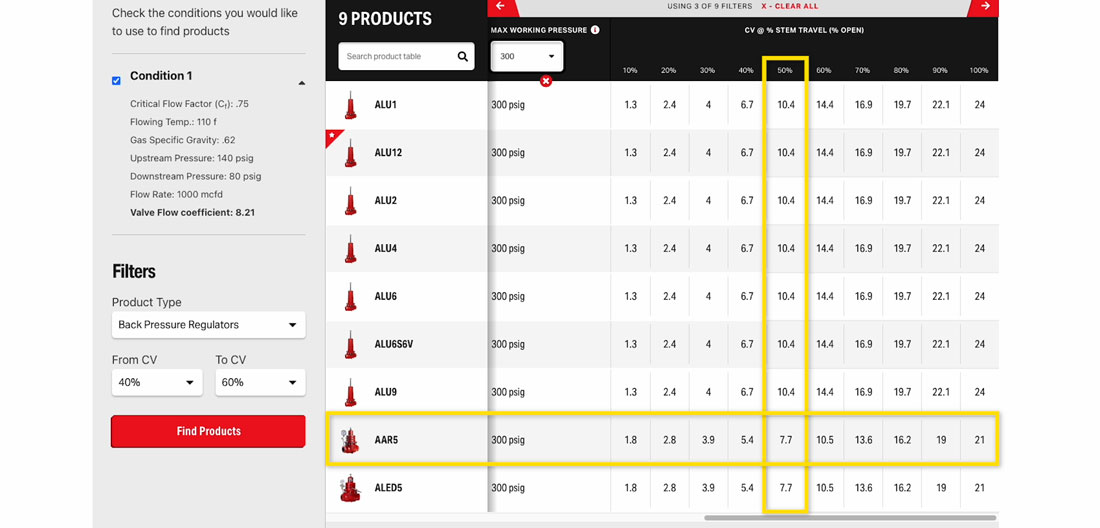

En función de estas condiciones, las conexiones del cuerpo y el Cv calculado de 8,205, podemos limitar los resultados utilizando filtros para obtener una válvula adecuada.
El AAR5 sería la mejor opción ya que el Cv calculado está justo en el 50% del recorrido del vástago de la válvula."
Veamos un segundo escenario, esta vez para el dimensionamiento de líquidos.
Escenario 2: Calibrado de Líquidos
Una empresa intermedia está buscando dimensionar una válvula de descarga para su eliminación de agua libre a fin de enviar petróleo para su posterior procesamiento. Están buscando una solución de baja presión que les ayude a vaciar el gran volumen de líquido.
Este recipiente tiene una presión de trabajo máxima de 500 PSI con conexiones roscadas NPT de 2'' y preferiría una válvula de cuerpo en ángulo para ayudar con la erosión.
A continuación se detallan las condiciones de funcionamiento normales que buscan coincidir con una válvula:
- Gravedad específica: 1,05
- Presión Upstream: 400 PSI
- Presión Downstream: 300 PSI
- Flow rate: 150 GPM
Después de ejecutar estas condiciones a través de la Calculadora de tamaño de líquido, obtenemos un coeficiente de flujo de válvula (Cv) calculado de 15,37. Usaremos el Cv calculado para seleccionar nuestra válvula.
Se recomienda que el Cv calculado esté entre el 20% y el 80% del Cv de la válvula lo más cerca posible del 50% del recorrido del vástago de la válvula.

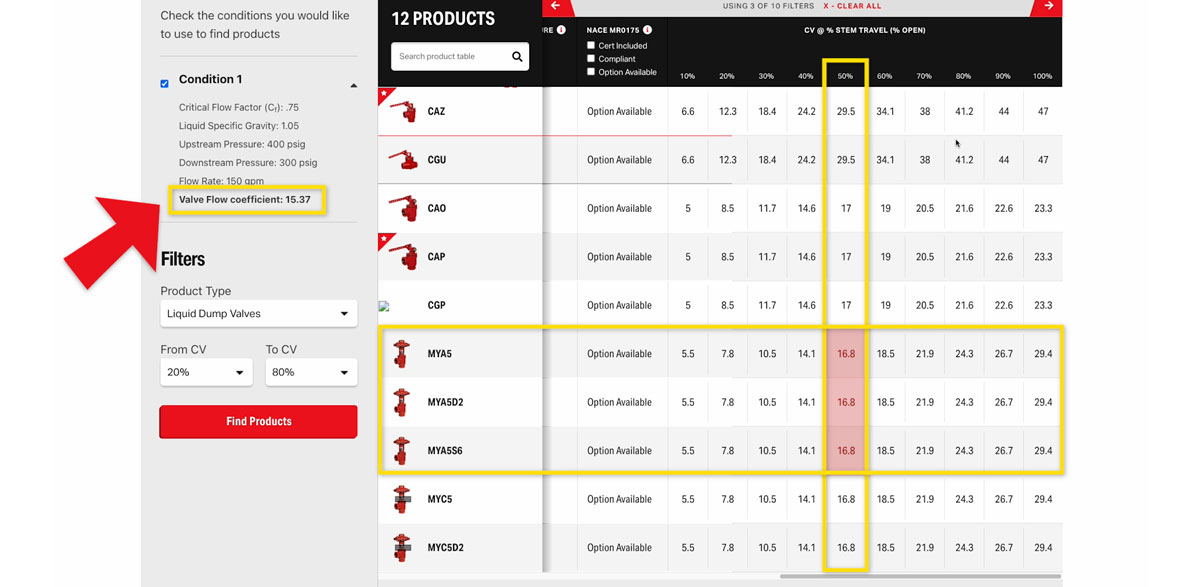

En función de estas condiciones, las conexiones del cuerpo y el Cv calculado de 15,37, podemos limitar los resultados utilizando filtros para obtener una válvula adecuada.
El MYA5 sería la mejor opción ya que el Cv calculado está justo en el 50% del recorrido del vástago de la válvula.
Una vez que haya reducido sus resultados, hay algunas otras consideraciones antes de que podamos elegir una válvula.
Elegir un producto
¿Qué tipo de trim debo utilizar?
Si selecciona una válvula de control de alta presión, deberá seleccionar un tipo de trim. El tipo variará según la aplicación.

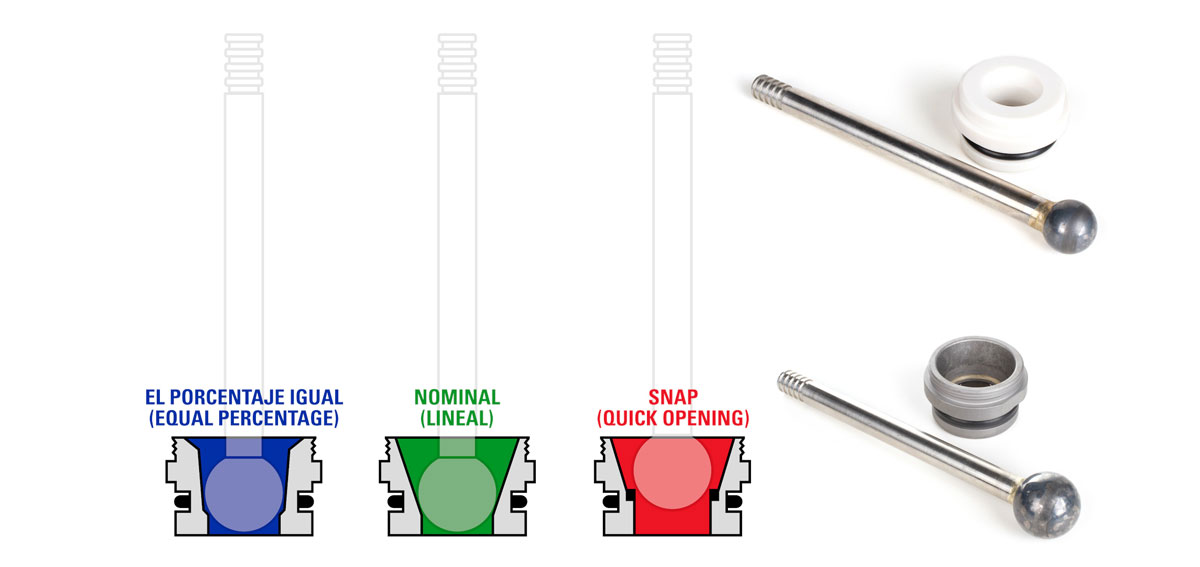

El Porcentaje Igual:
- El porcentaje igual se utiliza para controlar la presión o el flujo de gases y vapores en aplicaciones de estrangulación. Este tipo de ajuste también se puede utilizar con válvulas de descarga de líquidos, específicamente en nuestras válvulas más grandes y control de interfaz.
- Normalmente recomendamos un rango de Cv de 40 a 60% para esta versión.
Nominal (o Lineal):
- Los internos de válvula nominal o lineal se utilizan para estrangular y controlar el nivel de líquidos y en aplicaciones donde el golpe de ariete ha sido un problema.
- Normalmente recomendamos un rango de Cv del 20 al 80% para esta versión.
Apertura Rápida:
- Los accesorios de válvula de apertura rápida se abren velozmente y se utilizan para encender y apagar. Las aplicaciones principales incluyen descarga y medición de líquidos. También ofrecemos asientos de circonio y carburo para aplicaciones erosivas.
- Normalmente recomendamos un rango de Cv del 20 al 60% para esta versión.
Para obtener más información sobre estos tipos de versiones, consulte nuestro video sobre esas opciones.
¿Qué material de trim debo utilizar?
Otra consideración sería qué materiales de trim debería utilizar.
El Acero inoxidable 316:
- El acero inoxidable 316 es un grado popular de acero que es eficaz en condiciones corrosivas. • El acero D2 ofrece alta resistencia al desgaste y resistencia leve a la corrosión. Este es el material de ajuste estándar utilizado en muchas válvulas Kimray.
17-4PH:
- 17-4PH se utiliza cuando se necesita alta resistencia o resistencia a la corrosión.
Carburo de Tungsteno:

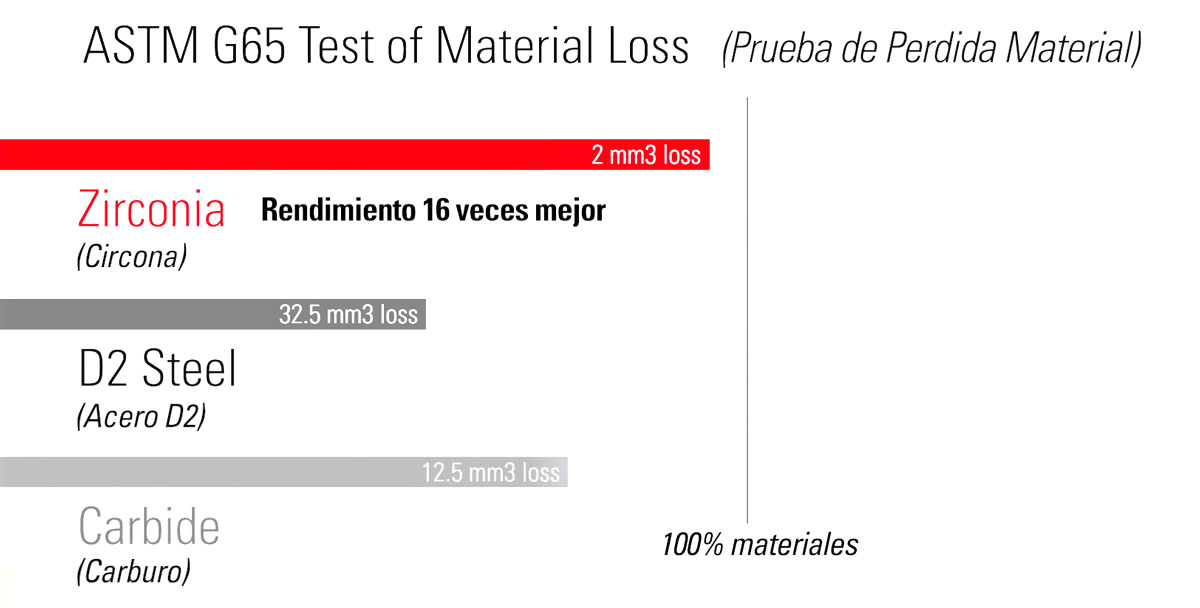

- Se recomienda carburo de tungsteno para los trims de las válvulas durante el flujo de retorno. En las pruebas de pérdida de material, tuvo un rendimiento dos veces y medio mejor que el acabado de acero D2 estándar.
La Circona:
- La circona está diseñada específicamente para aplicaciones de petróleo y gas altamente abrasivas. Ofrece una combinación de resistencia a la abrasión y a la corrosión que no se encuentra en aceros o aleaciones.
¿Qué elastómeros debo utilizar?

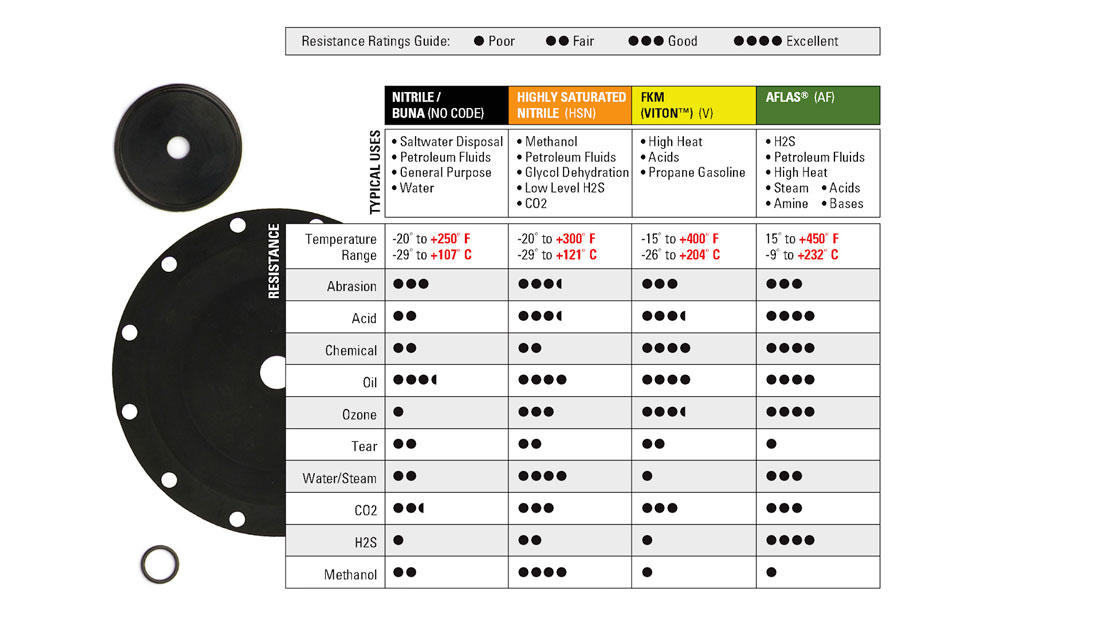

Kimray ofrece una variedad de elastómeros en nuestras válvulas. A veces también se les llama “soft goods” o “rubber goods”.
- El nitrilo es bueno para la mayoría de las aplicaciones con una cantidad típica de desgaste y elementos corrosivos en el flujo de producción. Este es el elastómero estándar utilizado en muchas válvulas Kimray.
- El nitrilo altamente saturado (HSN) es una clase especial de nitrilo con mayor resistencia química, estabilidad térmica y mayor resistencia a la tracción. Es resistente a una variedad de elementos, como aceites de petróleo, gases ácidos, bajos niveles de H2S y más. También proporciona una excelente resistencia a la inyección de metanol. Busque un código de producto que termine en “HSN” para encontrar una válvula equipada con nitrilo altamente saturado.
- Viton es una gran opción principalmente para temperaturas de funcionamiento más altas. Sin embargo, querrá evitar las aplicaciones de agua caliente o vapor. Busque un código de producto que termine en “V” para encontrar una válvula equipada con Viton.
- Aflas es altamente resistente a una amplia gama de productos químicos, ácidos, bases fuertes, aminas y vapor. Tiene una excelente resistencia al calor y excelentes propiedades de aislamiento eléctrico. Busque un código de producto que termine en "AF" para encontrar una válvula equipada con Aflas.
Estos son los principales elastómeros que ofrece Kimray. Para obtener más información, tenemos un cuadro completo en nuestros materiales de capacitación que puede descargar.
