Los productores de petróleo y gas utilizan reguladores reductores de presión para mantener un punto de consigna constante aguas abajo de la válvula. Para reducir la presión en aplicaciones de alta presión, utilizará una válvula de control de alta presión.
Cuando compra esta válvula, necesita varios otros componentes para que la válvula sea completamente funcional.
Cuando realice un pedido, le ayudaremos a crear su paquete y entregarlo listo para instalar.
Sin embargo, si compra estas piezas individualmente, esta guía lo ayudará con el montaje.
Antes de comenzar, asegúrese de ponerse su equipo de protección personal y siga todos los requisitos de seguridad de su empresa.

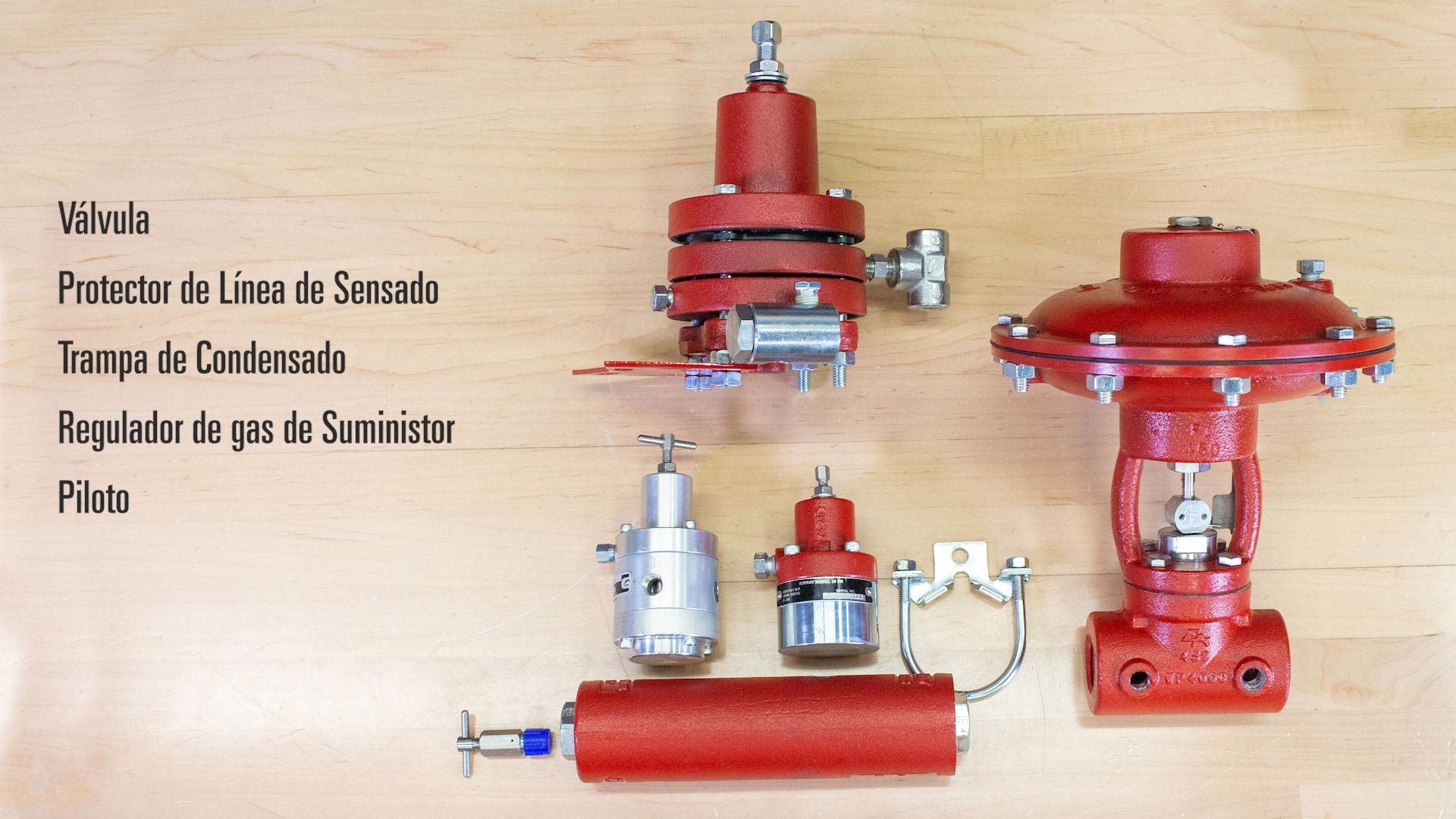

Este paquete incluye:
- La válvula
- Un protector de línea de Sensado para bloquear la presión detectada en un dispositivo cuando supera el límite ajustable.
- Una Trampa de Condensados para eliminar cualquier líquido en el gas de suministro.
- Un regulador de gas de suministro para suministrar presión al piloto.
- Y un piloto que es responsable de decirle a la válvula qué hacer.

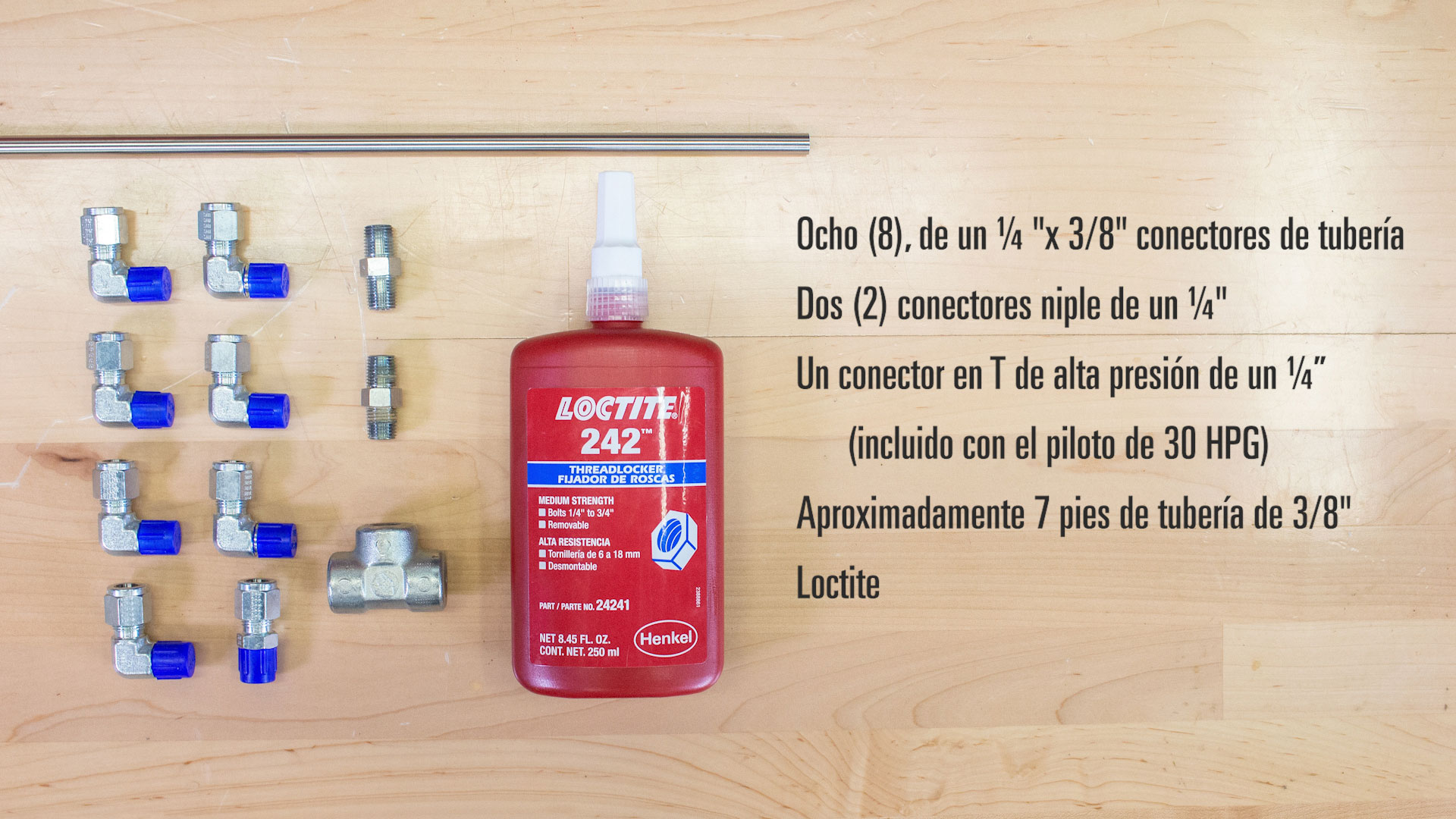

Junto con estas partes, Tambien necesitaras lo siguiente:
- Dependiendo de cómo elija organizar los componentes, la cantidad de codos y conectores rectos variará, pero necesitará al menos ocho (8), de un ¼ “x 3/8” conectores de tubería
- Dos conexiones de boquilla roscada de un ¼”
- Un conector en T de alta presión de un ¼ ” (incluido con el piloto de 30 HPG)
- Aproximadamente 7 pies de tubería de 3/8 “
- Y Loctite

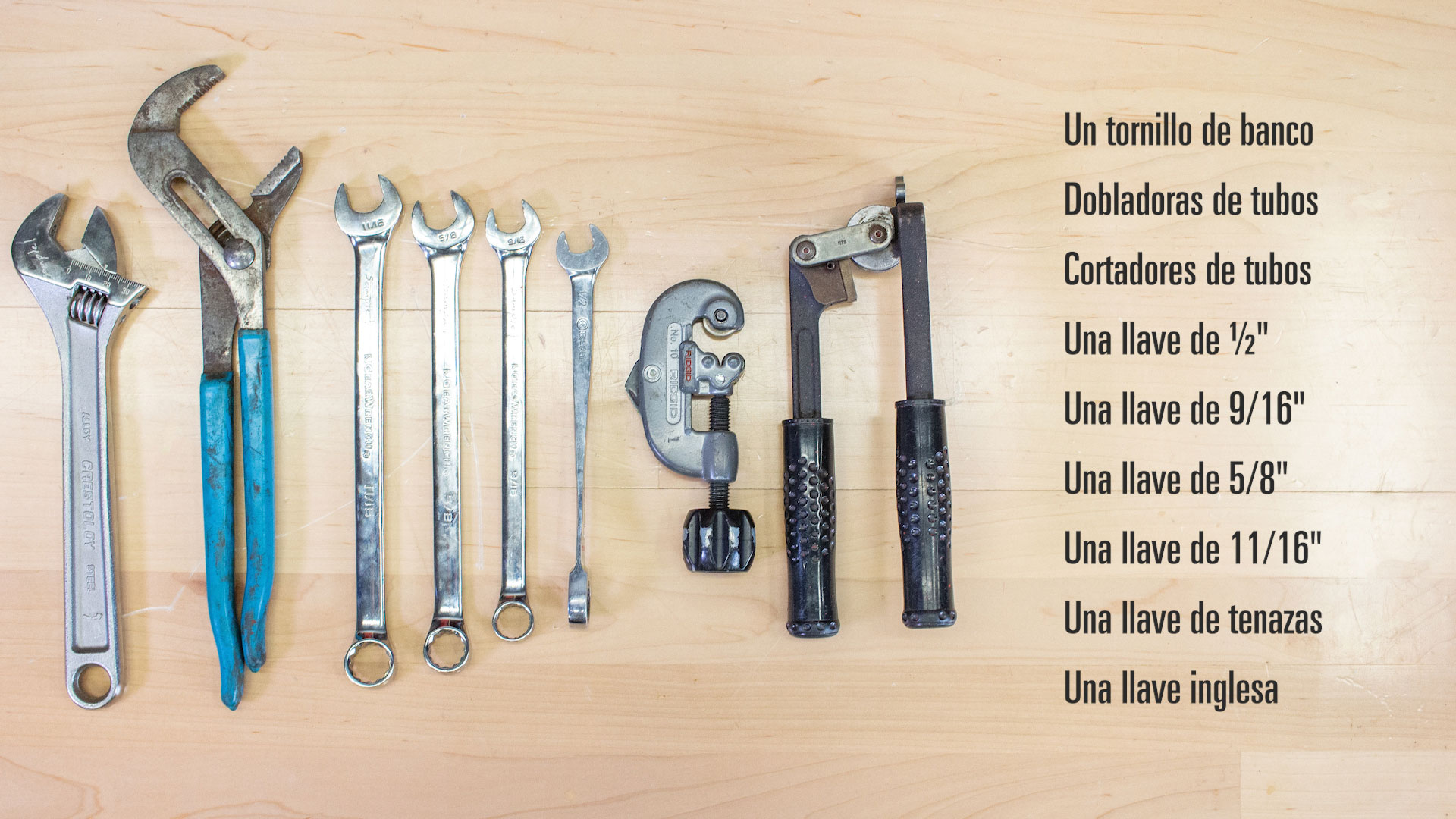

Para armar el paquete, necesitarás las siguientes herramientas:
- Un tornillo de banco
- Dobladoras de tubos
- Cortadores de tubos
- Una llave de ½ “
- Una llave de 9/16 “
- Una llave de 5/8 “
- Una llave de 11/16 “
- Bloqueo de canales (una llave de tenazas)
- Y una llave inglesa

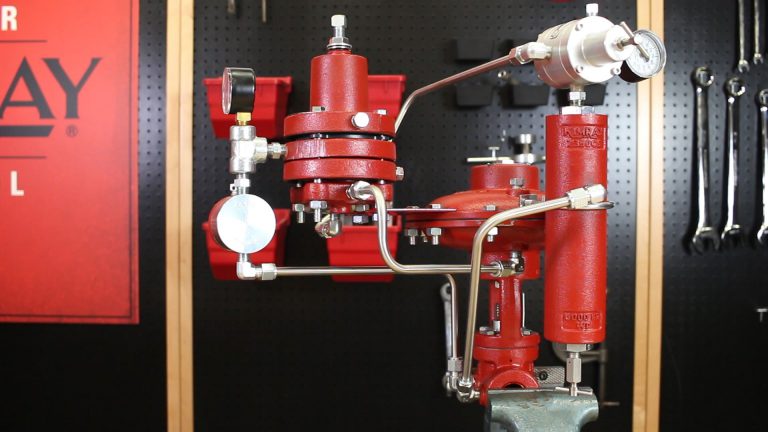

Cómo Ensamblar un Paquete de Válvula de Control de Alta Presión Kimray Para la Regulación de Presión
- El primer paso es roscar la válvula de aguja en la parte inferior de la Trampa de Condensados.
- Luego, conecté el regulador de gas de suministro al recipiente de goteo con una conexion de boquilla de un ¼” y apliqué Loctite.
- Ahora, monte el cuerpo de la válvula en un tornillo de banco.
- Las válvulas reductoras de presión deben estar normalmente cerradas. Dado que esta es la configuración estándar, no es necesario cambiar la posición del actuador para este paquete.
- Retire un perno del bonete en el lado aguas arriba de la
- Luego conecte los conectores de tubería a la conexión de aguas arriba de la válvula y la entrada del recipiente de goteo.
- Doblar, cortar e instalar la tubería. Si está instalando un piloto de alta presión, puede usar un conector en T aquí para hacer menos curvas en el tubo y mantenerlo cerca del cuerpo de la válvula.
- Instale el piloto cerca del filtro de goteo. Retire los dos pernos del bonete y fije el soporte incluido en el piloto.
- Coloque el manómetro en la parte superior de la T.
- Instale la salida del protector de línea de Sensado en la T con una conexión de boquilla roscada.
- Conecte un conector de tubería a la entrada del protector de línea de Sensado y una aguas abajo de la válvula.
- Corte, doble e instale la tubería para conectarlos.
- A continuación, conecte los conectores de la tubería en la salida del regulador de gas de suministro y en el filtro de gas de suministro en el piloto.
- Corte, doble e instale la tubería para conectarlos.
- El regulador de suministro de gas reduce el suministro de gas a 30 PSI requerido por el piloto. Esto está preestablecido en la fábrica cuando se ordena el paquete. Si estas piezas son compradas por separado tendrá que ajustarlo a 30 PSI.
- Conecte los conectores de la tubería tanto a la salida del piloto como a la parte inferior del bonete de la válvula.
- Cortar, doblar e instalar el tubo.
- Termine instalando un manómetro en el regulador de gas de suministro.

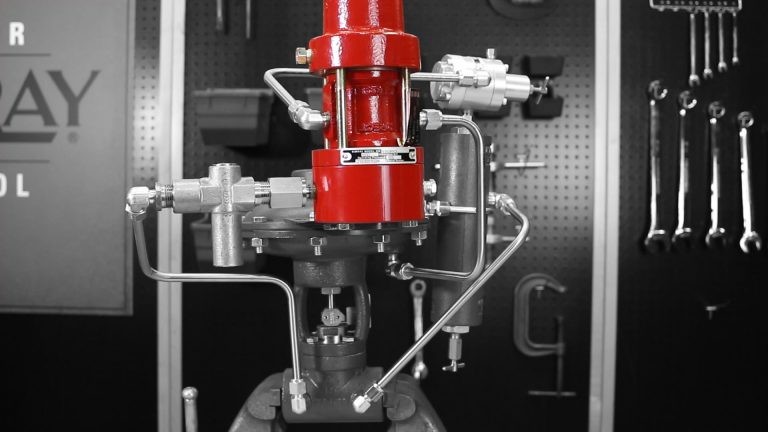

- Puede estar usando otro piloto de alta presión.

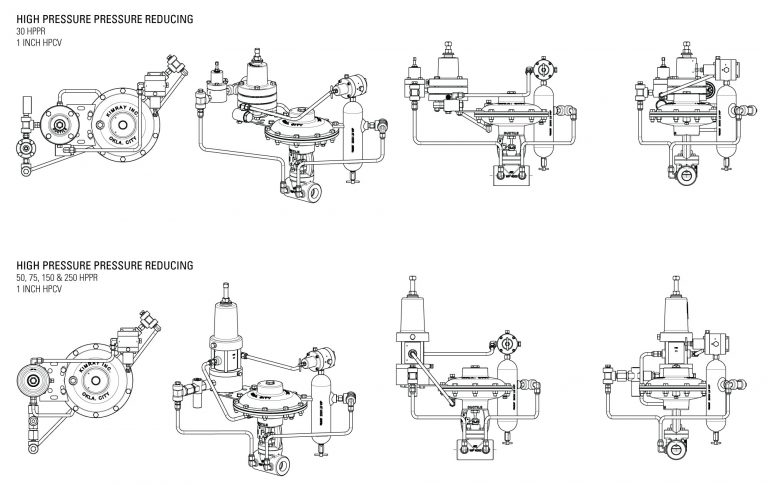

- Para esta configuración, el ensamblaje será el mismo, pero las longitudes y los ángulos de los tubos se verán diferentes.
